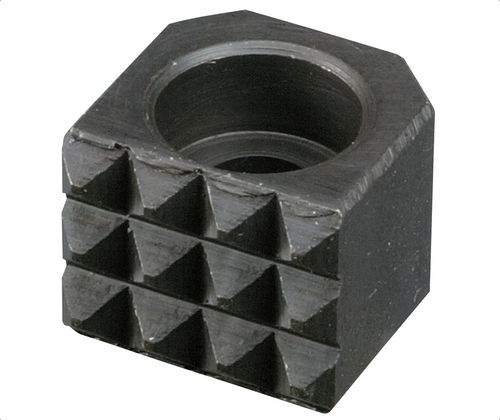

Inserto de acero HSE series

cuadrado

Resumen del producto
Pinzas de borde de la serie HSE, fabricadas en acero rápido M-2 y templadas a Rc 60/62 con acabado en óxido negro. Diseño de borde cuadrado con dentado en un lado; los patrones de diente se indican mediante códigos (EF, SF, Fine). Orificio avellanado para montaje frontal con tornillo de cabeza de vaso (SHCS) o tornillo de cabeza baja (LHCS). Las dimensiones están en pulgadas para una integración sencilla en utillajes existentes.

Variantes disponibles

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

Especificaciones técnicas

• Material: acero rápido M-2
• Dureza: templado a Rc 60/62
• Acabado: óxido negro
• Tipo de borde: borde cuadrado; dentado en un lado (diamond o straight/fine según códigos EF, SF, Fine)
• Montaje: orificio avellanado para montaje frontal con SHCS o LHCS; avellanado especificado para #6 o #8 SHCS según pieza
• Dimensiones: L, W, H, H1, F y F1 en pulgadas según SKU

Aplicaciones y recomendaciones de montaje

• Diseñado para sujeción de bordes de precisión en utillajes, plantillas y operaciones de montaje
• El montaje frontal mediante avellanado permite instalación a ras y posicionamiento repetible
• Seleccionar el patrón de diente según el material y el nivel de agarre requerido: EF (diamond), SF (straight), Fine (dientes más finos)

Información para pedidos

• Indicar SKU o número de pieza y el código de patrón de diente requerido (EF / SF / Fine)
• Confirmar tamaño de SHCS (#6 o #8) y verificar dimensiones en pulgadas para compatibilidad
• Contactar al proveedor con el SKU para plazos y pedidos al por mayor
