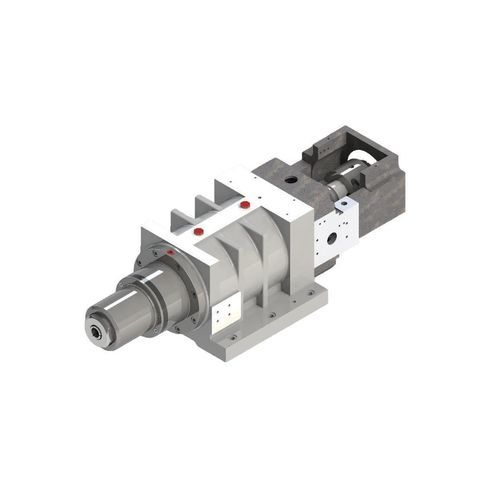

Husillo de torno DGZC-10010/2.2B-WVS

de motor asíncronolubricación con grasa

Descripción
El DGZC-10010 es un husillo de torno tipo suizo orientado al par, con motor síncrono de imanes permanentes que proporciona 2,2 kW de potencia continua, 7,1 Nm de par nominal (S1) y hasta 17,9 Nm de par máximo. El orificio pasante de φ27 mm permite configuraciones de torneado con alimentación por barra e integración en disposiciones horizontales.

Cifras clave

• Velocidad máxima: 10.000 rpm
• Potencia nominal (S1): 2,2 kW
• Par nominal (S1): 7,1 Nm
• Par máximo: 17,9 Nm
• Diámetro del orificio pasante: φ27 mm

Especificaciones técnicas

• Modelo: DGZC-10010/2.2B-WVS
• Tipo de motor: Motor síncrono trifásico de corriente alterna con imanes permanentes
• Vel. máx. (rpm): 10000
• Corriente máx. (A): 18,9
• Par máx. (Nm): 17,9
• Tensión nominal (V): 380
• Potencia nominal (S1:100%) (kW): 2,2
• Par nominal (S1:100%) (Nm): 7,1
• Grado de equilibrado: G0.4
• Modo de lubricación: Grasa
• Forma de la nariz: Modelo 20
• Excentricidad a 50 mm (varilla estándar): ≤ 0,003 mm
• Configuración de rodamientos: 7011x3 + 7010x2
• Diámetro del orificio pasante (mm): φ27
• Codificador: Codificador Chord / Codificador SYNtec
• Peso (kg): 121
• Método de instalación: Instalación horizontal

Compatibilidad y aplicaciones

• Destinado a operaciones de torneado tipo suizo con alimentación por barra
• Compatible con Siemens, FANUC, Huazhong CNC, GSK, LNC, SYNTEC, etc.
• Opciones de codificador para integración con controles CNC
• Instalación horizontal para integración en tornos estándar y retrofits
