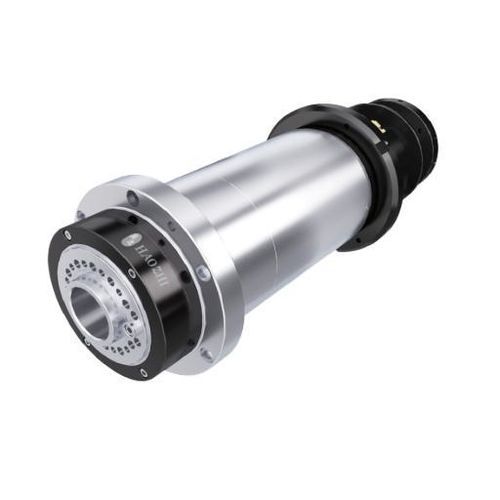

Husillo de torno DGZC-15008/5-FWVCS

de motor asíncronolubricación con grasade alta velocidad

Descripción
El DGZC-15008/5 es un husillo de torno motorizado orientado a la velocidad, diseñado para tornos CNC compactos que mecanizan piezas pequeñas. Con cuerpo Φ150 mm y 8000 rpm de velocidad máxima, se emplea cuando la aceleración rápida y la alta velocidad de torneado son prioritarias frente al par continuo máximo.

Especificaciones clave

• Diámetro: Φ150 mm
• Velocidad máxima: 8000 rpm
• Potencia nominal (S1): 5 kW
• Par nominal (S1): 15,9 N·m
• Par máximo: 27,3 N·m
• Diámetro del orificio pasante: φ36 mm
• Forma de nariz: A2-4
• Grado de equilibrio: G0.4

Datos técnicos
Modelo: DGZC-15008/5-FWVCS
Tipo de motor: Motor síncrono trifásico de corriente alterna con imanes permanentes
Velocidad máxima (rpm): 8000
Corriente máxima (A): 31
Tensión nominal (V): 380
Potencia nominal (S1:100%) (kW): 5
Par nominal (S1:100%) (N·m): 15,9
Par máximo (N·m): 27,3
Lubricación: Grasa
Conicidad del orificio: 1:19
Excentricidad cónica: ≤0.003 mm
Excentricidad de la cara frontal: ≤0.003 mm
Excentricidad a 300 mm: ≤0.008 mm
Rodamientos del husillo: 3x7012 + 2x7010
Opciones de codificador: Codificador Chord / Codificador SYNtec
Peso: 56 kg
Instalación: Horizontal
Sistemas CNC compatibles: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Características / especificaciones técnicas

• Cuerpo compacto Φ150 mm diseñado para tornos CNC de pequeño formato
• Funcionamiento a alta velocidad hasta 8000 rpm para mecanizado rápido de piezas pequeñas
• Motor síncrono trifásico con imanes permanentes, potencia nominal 5 kW
• Par nominal S1 15,9 N·m, par pico 27,3 N·m
• Orificio pasante φ36 mm para alimentación por barra o paso de herramientas
• Configuración de rodamientos 3x7012 + 2x7010 para estabilidad dinámica
• Tolerancias de excentricidad ajustadas: cónica/frontal ≤0.003 mm; a 300 mm ≤0.008 mm
• Lubricación por grasa y grado de equilibrio G0.4 aptos para altas revoluciones
• Nariz estándar A2-4 y cono 1:19
• Opciones de codificador y amplia compatibilidad CNC para facilitar la integración
