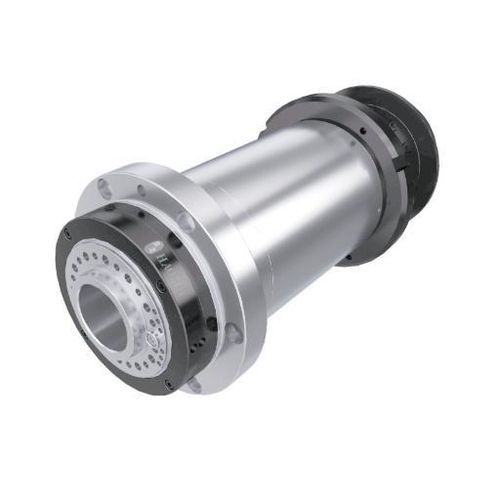

Husillo de torno DGZYC-17005/11C-FWCS

de motor asíncronolubricación con grasa

Resumen
El DGZYC-17005 es un husillo para torno motorizado con 11 kW de potencia continua y 52.3 Nm de par nominal en un cuerpo de Φ170 mm. Incorpora nariz A2-5 y orificio pasante Φ56 mm, pensado para torneado de servicio medio que requiere alto par en espacio compacto.

Tabla resumen
Diámetro: Φ170 mm
Velocidad máxima: 5000 rpm
Par nominal (S1): 52.3 Nm
Potencia nominal (S1): 11 kW

Datos técnicos
Modelo: DGZYC-17005/11C-FWCS
Tipo de motor: Motor síncrono trifásico AC de imanes permanentes
Velocidad máx. (rpm): 5000
Corriente máx. (A): 47.3
Par máx. (Nm): 109.8
Tensión nominal (V): 380
Potencia nominal (S1/100%) (kW): 11
Par nominal (S1/100%) (Nm): 52.3
Grado de equilibrado: G0.4
Lubricación: Grasa
Forma de la nariz: A2-5
Conicidad del orificio: 1:20
Excentricidad cónica (mm): ≤0.003
Excentricidad cara frontal (mm): ≤0.003
Excentricidad a 300 mm (mm): ≤0.008
Configuración de rodamientos: 3x7016 + 2x7014
Diámetro del orificio pasante (mm): Φ56
Codificadores: Chord encoder / SYNTEC Encoder
Peso (kg): 96
Instalación: Horizontal
Sistemas CNC compatibles: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Dimensiones
El plano dimensional y los detalles de la interfaz de montaje están disponibles en la sección de dimensiones del producto.

Características / Especificaciones técnicas

• Modelo: DGZYC-17005/11C-FWCS
• Diámetro del cuerpo: Φ170 mm
• Potencia continua (S1): 11 kW
• Par nominal (S1): 52.3 Nm
• Par máximo: 109.8 Nm
• Velocidad máxima: 5000 rpm
• Orificio pasante: Φ56 mm
• Forma de la nariz: A2-5
• Tipo de motor: Motor síncrono trifásico AC con imanes permanentes
• Tensión nominal: 380 V
• Corriente máxima: 47.3 A
• Grado de equilibrado: G0.4
• Lubricación: Grasa
• Conicidad del orificio: 1:20
• Tolerancias de excentricidad: cónica ≤0.003 mm; cara frontal ≤0.003 mm; a 300 mm ≤0.008 mm
• Rodamientos: 3x7016 + 2x7014
• Opciones de codificador: Chord encoder / SYNTEC Encoder
• Peso: 96 kg
• Instalación: Horizontal
• Compatibilidad CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
