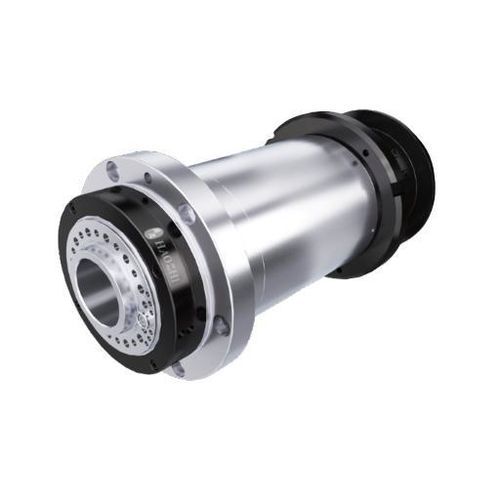

Husillo de torno DGZYC-20045/19-FWVCS

de motor asíncronolubricación con grasa

Descripción
El DGZYC-20045 19 kW es un husillo de torno de alto par diseñado para cortes pesados y aceleraciones rápidas. Cuerpo Φ200 mm, velocidad máxima 4500 rpm. Par nominal (S1) 181 Nm y par máximo hasta 398 Nm. Diámetro de orificio pasante φ66 mm; peso 131 kg; instalación horizontal. Compatible con sistemas CNC habituales (Siemens, FANUC, Huazhong CNC, SYNTEC, GSK, LNC, etc.).

Especificaciones principales
Diámetro: Φ200 mm
Velocidad máxima: 4500 rpm
Par (S1): 181 Nm
Potencia (S1): 19 kW

Datos técnicos
Modelo: DGZYC-20045/19-FWVCS
Tipo de motor: Motor síncrono trifásico AC con imanes permanentes
Velocidad máxima (rpm): 4500
Corriente máxima (A): 92
Par máximo (Nm): 398
Tensión nominal (V): 380
Potencia nominal (S1/100%) (kW): 19
Par nominal (S1/100%) (Nm): 181
Grado de equilibrio: G0.4
Modo de lubricación: Grasa
Forma de la nariz: A2-6
Conicidad del orificio: 1:20
Excentricidad cónica (mm): ≤ 0.003
Excentricidad cara frontal (mm): ≤ 0.003
Excentricidad a 300 mm: ≤ 0.008
Modelo de husillo: NN3020+N1017+2x100B
Diámetro del orificio pasante (mm): φ66
Codificador: 1Vp-p Chord / Codificador SYNTEC
Peso (kg): 131
Método de instalación: horizontal
Sistemas CNC adaptativos: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Características / especificaciones técnicas

• Modelo: DGZYC-20045/19-FWVCS
• Motor: Motor síncrono trifásico con imanes permanentes
• Potencia nominal (S1): 19 kW
• Par nominal (S1): 181 Nm; Par máximo: 398 Nm
• Velocidad máxima: 4500 rpm
• Diámetro del cuerpo: Φ200 mm; Orificio pasante: φ66 mm
• Forma de la nariz: A2-6; Conicidad: 1:20
• Precisión de concentricidad: conicidad ≤ 0.003 mm; frontal ≤ 0.003 mm; a 300 mm ≤ 0.008 mm
• Lubricación: Grasa; Grado de equilibrio: G0.4
• Corriente máxima: 92 A; Tensión nominal: 380 V
• Peso aproximado: 131 kg; Montaje: horizontal
• Compatibilidad CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.
