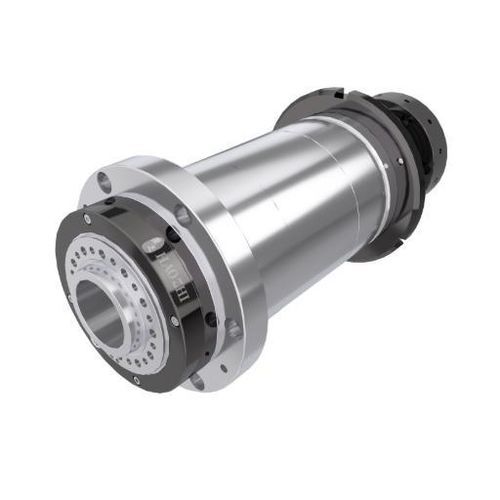

Husillo de torno DGZC-17006K6-FC

de accionamiento por correalubricación con grasa

Introducción
La versión K6 adapta la plataforma de husillo de 170 mm a tornos CNC horizontales con transmisión por correa en V. Mantiene un paso pasante de φ56 mm y el límite de 6000 rpm de la serie, reduciendo ligeramente el peso unitario respecto a la configuración K7 con correa síncrona.

Datos clave
Diámetro: Φ170 mm
Agujero pasante: φ56 mm
Velocidad máxima: 6000 rpm

Datos técnicos (resumen)
Modelo: DGZC-17006K6-FC
Velocidad máxima (rpm): 6000
Grado de equilibrio: G0.4
Lubricación: Grasa
Forma del cono del eje: A2-5
Conicidad del orificio: 1:19.18
Excentricidad cónica (mm): ≤0.003
Excentricidad de la cara frontal (mm): ≤0.003
Excentricidad a 300 mm de la varilla estándar: ≤0.01
Rodamientos / modelo: 4x7016
Diámetro del orificio pasante (mm): φ56
Polea motriz: Correa en V
Polea de codificación: XL
Peso (kg): 81.7
Instalación: Horizontal

Dimensiones (nominales)
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

Características / especificaciones técnicas

• Modelo: DGZC-17006K6-FC
• Diámetro exterior: Φ170 mm
• Agujero pasante: φ56 mm
• Velocidad máxima: 6000 rpm
• Grado de equilibrio: G0.4
• Lubricación: Grasa
• Forma del cono: A2-5
• Relación del cono: 1:19.18
• Excentricidad cónica: ≤0.003 mm
• Excentricidad de la cara frontal: ≤0.003 mm
• Excentricidad a 300 mm: ≤0.01 mm
• Rodamientos / modelo: 4x7016
• Transmisión: Correa en V (p. de codificación XL)
• Peso: 81.7 kg
• Instalación: Horizontal
• Dimensiones: A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
