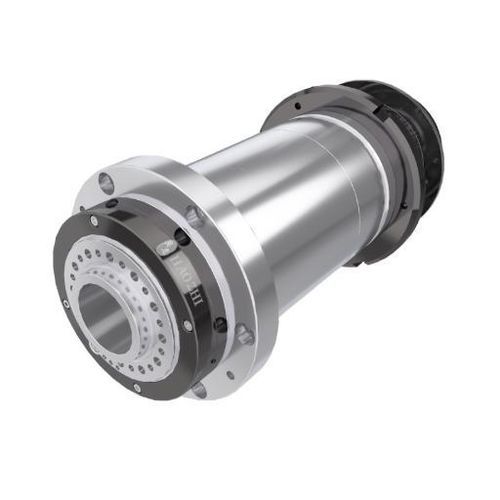

Husillo para torneado DGZC-17006K7-FC

de accionamiento por correalubricación con grasahorizontal

Descripción general
La transmisión por correa dentada (síncrona) es la característica definitoria del DGZC-17006K7. El husillo dispone de una carcasa Φ170 mm, punta A2-5, orificio pasante Φ56 mm y una velocidad máxima de 6000 rpm, diseñado para la integración en tornos CNC de tamaño medio.

Especificaciones clave
Diámetro: Φ170 mm
Velocidad máxima: 6000 rpm
Diámetro del orificio pasante: Φ56 mm

Datos técnicos
Modelo: DGZC-17006K7-FC
Velocidad máxima (rpm): 6000
Grado de balance: G0.4
Lubricación: Grasa
Forma de la punta: A2-5
Relación del cono: 1:19.18
Excentricidad cónica (mm): ≤0.003
Excentricidad de la cara frontal (mm): ≤0.003
Excentricidad a 300 mm (mm): ≤0.01
Rodamientos del husillo: 4×7016
Diámetro del orificio pasante (mm): Φ56
Polea de accionamiento: Correa síncrona (timing)
Polea de codificación: XL
Peso (kg): 84.2
Instalación: Horizontal
Dimensiones (mm): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

Aplicaciones
Integración en tornos CNC de tamaño medio que requieran transmisión por correa síncrona y orificio pasante Φ56, adecuada para alimentación por barra y pasos de herramientas internas.

Características / especificaciones técnicas

• Modelo: DGZC-17006K7-FC
• Diámetro del cuerpo: Φ170 mm
• Velocidad máxima: 6000 rpm
• Diámetro del orificio pasante: Φ56 mm
• Forma de la punta: A2-5
• Tipo de transmisión: Correa síncrona (timing) con polea de codificación XL
• Rodamientos: 4×7016
• Grado de balance: G0.4
• Lubricación: Grasa
• Precisión de excentricidad: Cono y cara frontal ≤0.003 mm; ≤0.01 mm a 300 mm
• Relación de cono: 1:19.18
• Peso: 84.2 kg
• Método de instalación: Horizontal
• Dimensiones clave: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
