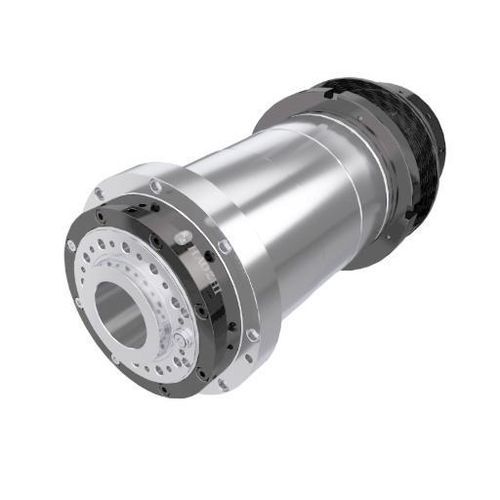

Husillo de torno DGZC-20045C-FWC

de accionamiento por correalubricación con grasa

Resumen
Para máquinas con accionamiento por correa en V convencional, el DGZC-20045C es un husillo de torno de la serie Φ200 que integra un orificio pasante φ66 y una nariz A2-6 en una longitud de husillo de 541.8 mm. Alcanza 4.500 rpm cumpliendo las tolerancias de excentricidad especificadas para la serie de 200 mm.

Datos básicos
Diámetro: Φ200 mm
Velocidad máxima: 4.500 rpm
Orificio pasante: φ66 mm
Nariz: A2-6
Longitud total L: 541.8 mm

Datos técnicos

• Modelo: DGZC-20045C-FWC
• Velocidad máxima (rpm): 4500
• Grado de equilibrio: G0.4
• Lubricación: Grasa
• Conicidad del orificio: 1:20
• Excentricidad cónica: ≤0.003 mm
• Excentricidad de la cara frontal: ≤0.003 mm
• Excentricidad a 300 mm (varilla estándar): ≤0.01 mm
• Configuración de rodamientos: NN3018 + NN3020 + 2×100B
• Diámetro orificio pasante: φ66 mm
• Polea de transmisión: Correa en V
• Opción codificador: 8M / SYNTEC
• Peso: 116 kg
• Método de instalación: Horizontal
• Dimensiones clave: A φ200; B φ240; C φ106; D φ130; L 541.8; L1 265–282; L2 14

Dimensiones
Consulte el plano de la broca provisto para el esquema dimensional completo. Las dimensiones clave aparecen en los datos técnicos.

Aplicaciones y ventajas

• Diseñado para tornos mecánicos con transmisión por correa en V
• El orificio pasante φ66 facilita el paso de barras o el enrutamiento interno
• Nariz A2-6 compatible con mandriles y útiles estándar
• Tolerancias de excentricidad aptas para mecanizados de producción en la clase 200 mm
