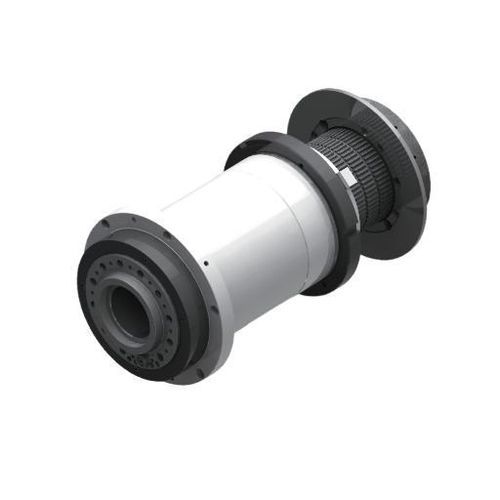

Husillo de torno DGZC-23035A2

de accionamiento por correalubricación con grasa

Introducción
La DGZC-23035A2 es la variante de correa síncrona dentro del grupo de husillos de 230 mm. Su orificio pasante de 48 mm y longitud de cuerpo de 602 mm están pensados para tornos donde se prefiere la transmisión por correa dentada frente a la disposición de correa en V de mayor diámetro del modelo A1. Está diseñada para instalación horizontal y puede integrarse con el control de la máquina mediante el anillo magnético codificador SYNTEC 2256.

Datos clave
Diámetro: Φ230 mm
Velocidad máxima: 3500 rpm
Diámetro del orificio pasante: Φ48 mm
Instalación: Horizontal
Peso: 150 kg

Datos técnicos
Modelo: DGZC-23035A2-FC
Velocidad máxima (rpm): 3500
Grado de equilibrio: G0.4
Modo de lubricación: Grasa
Forma de la nariz: A2-5
Conicidad del orificio: 1:20
Excentricidad cónica (mm): ≤0.003
Excentricidad cara frontal (mm): ≤0.003
Excentricidad a 300 mm (mm): ≤0.01
Modelo de cojinete/spindle: NN3024K/W33D2-21008
Polea de transmisión: Polea para correa síncrona
Polea de refrigeración / Codificador: Anillo magnético SYNTEC 2256
Longitud total L: 602 mm
L1: 280–285 mm
L2: 16 mm

Características / especificaciones técnicas

• Modelo: DGZC-23035A2-FC
• Tipo: Husillo de torno de correa síncrona, diámetro 230 mm
• Orificio pasante: Φ48 mm
• Velocidad máxima: 3500 rpm
• Grado de equilibrio: G0.4
• Lubricación: Grasa
• Nariz: A2-5
• Conicidad del orificio: 1:20
• Excentricidad cónica ≤ 0.003 mm
• Excentricidad cara frontal ≤ 0.003 mm
• Excentricidad a 300 mm ≤ 0.01 mm
• Modelo de cojinete: NN3024K/W33D2-21008
• Transmisión: Polea para correa síncrona
• Codificador / refrigeración: Anillo magnético SYNTEC 2256
• Peso: 150 kg
• Instalación: Horizontal
• Dimensiones: A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
