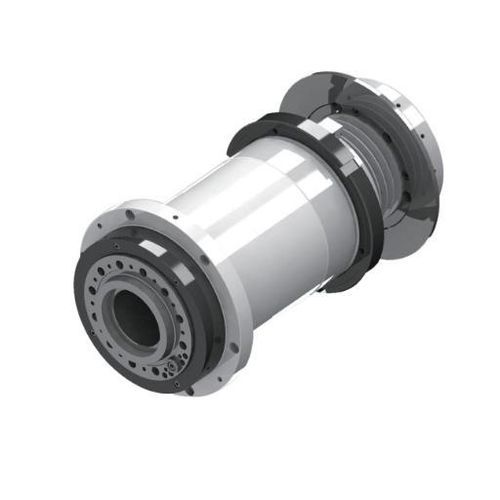

Husillo de torno DGZC-23035A1

de accionamiento por correalubricación con grasa

Introducción
El DGZC-23035A1 es un husillo de torno de gran diámetro con un orificio pasante de 86 mm, nariz A2-5, transmisión por correa en V y velocidad máxima de 3.500 rpm. Está diseñado para centros de torneado CNC que manejan barras, mandriles y pasos de pieza de mayor sección.

Resumen
Diámetro: Φ230 mm
Diámetro del orificio pasante: φ86 mm
Velocidad máxima: 3500 rpm
Nariz del husillo: A2-5
Transmisión: Polea correa en V
Método de instalación: Instalación horizontal
Peso: 150 kg

DATOS TÉCNICOS (resumen)
Modelo: DGZC-2305A1-FC
Velocidad máxima (rpm): 3500
Grado de equilibrio: G0.4
Modo de lubricación: Grasa
Forma de la nariz: A2-5
Conicidad del orificio: 1:20
Excentricidad cónica (mm): ≤ 0.003
Excentricidad de la cara frontal (mm): ≤ 0.003
Excentricidad a 300 mm: ≤ 0.01
Modelo de rodamientos/husillo: NN3024+NN3022+2x100B
Diámetro del orificio pasante (mm): φ86
Polea de transmisión: Correa en V
Polea/encoder de refrigeración: Anillo magnético SYNTEC 2256
Peso (kg): 150
Método de instalación: Instalación horizontal
Dimensiones: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

Aplicaciones / Especificaciones técnicas

• Modelo: DGZC-2305A1-FC
• Referencia producto: DGZC-23035A1
• Diámetro del cuerpo: Φ230 mm
• Diámetro del orificio pasante: φ86 mm
• Velocidad máxima: 3500 rpm
• Nariz: A2-5
• Transmisión: Polea con correa en V
• Lubricación: Grasa
• Grado de equilibrio: G0.4
• Conicidad del orificio: 1:20
• Excentricidad cónica: ≤ 0.003 mm
• Excentricidad cara frontal: ≤ 0.003 mm
• Excentricidad a 300 mm: ≤ 0.01 mm
• Configuración de rodamientos: NN3024+NN3022+2x100B
• Encoder/refriemento: Anillo magnético SYNTEC 2256
• Peso: 150 kg
• Instalación: Horizontal
• Dimensiones principales: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
