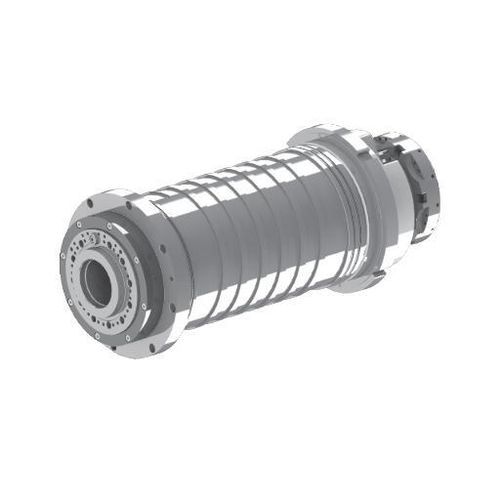

Husillo de torno DGZYC-28003/30-FWVCS

de motor asíncronolubricación con grasa

Descripción general
El DGZYC-28003 es el husillo de mayor tamaño y par de la serie. Cuerpo Φ280 mm, nariz A2-8 y orificio pasante de 86 mm combinados con 30 kW de potencia continua y 715 Nm de par máximo, pensados para sistemas de sujeción de gran tamaño y torneado CNC pesado. Diseñado para instalación horizontal y compatibilidad con los controles CNC habituales.

Especificaciones rápidas
Diámetro: Φ280 mm
Velocidad máxima: 3000 rpm
Potencia (S1): 30 kW
Par nominal (S1): 286 Nm
Par máximo: 715 Nm
Diámetro del orificio pasante: φ86 mm
Peso: 265 kg

Datos técnicos
Modelo: DGZYC-28003/30-FWVCS
Tipo de motor: Motor síncrono trifásico AC con imanes permanentes
Velocidad máxima (rpm): 3000
Corriente máxima (A): 150
Par máximo (Nm): 715
Tensión nominal (V): 380
Potencia nominal (S1/100%) (kW): 30
Par nominal (S1/100%) (Nm): 286
Grado de equilibrio: G0.4
Modo de lubricación: Grasa
Forma de la nariz: A2-8
Excentricidad cónica (mm): ≤0.003
Excentricidad de la cara frontal (mm): ≤0.003
Excentricidad a 300 mm (mm): ≤0.01
Modelo de husillo (cojinetes): NN3026+N1022+130B
Codificador: Codificador Chord / Codificador SYNTEC
Método de instalación: Instalación horizontal
Sistemas CNC adaptativos: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, etc.

Características

• Cuerpo de husillo Φ280 mm para piezas de gran diámetro
• Nariz A2-8 compatible con grandes sistemas de sujeción
• Agujero pasante φ86 mm para mayor libertad de manipulado
• 30 kW continuos y 715 Nm de par pico para condiciones de corte intensas
• Motor síncrono de imanes permanentes para alta densidad de par
• Lubricación con grasa y grado de equilibrio G0.4 para operación estable
• Bajo excentricidad: cónica ≤0.003 mm, cara frontal ≤0.003 mm, a 300 mm ≤0.01 mm
• Opciones de codificador y compatibilidad con los principales CNC

Aplicaciones
Indicado para torneado CNC pesado que requiere alto par y montaje con grandes mordazas: ejes de gran diámetro, cuerpos, bridas y otras piezas pesadas en condiciones de corte exigentes.

Especificaciones técnicas

• Modelo: DGZYC-28003/30-FWVCS
• Diámetro: Φ280 mm
• Velocidad máxima: 3000 rpm
• Tipo de motor: Motor síncrono trifásico AC con imanes permanentes
• Corriente máxima: 150 A
• Par máximo: 715 Nm (pico)
• Potencia nominal (S1): 30 kW
• Par nominal (S1): 286 Nm
• Tensión nominal: 380 V
• Agujero pasante: φ86 mm
• Forma de la nariz: A2-8
• Modelo de husillo (cojinetes): NN3026+N1022+130B
• Codificador: Codificador Chord / Codificador SYNTEC
• Grado de equilibrio: G0.4
• Lubricación: Grasa
• Excentricidad cónica: ≤0.003 mm
• Excentricidad cara frontal: ≤0.003 mm
• Excentricidad a 300 mm: ≤0.01 mm
• Peso: 265 kg
• Instalación: horizontal
• Sistemas CNC compatibles: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, etc.
