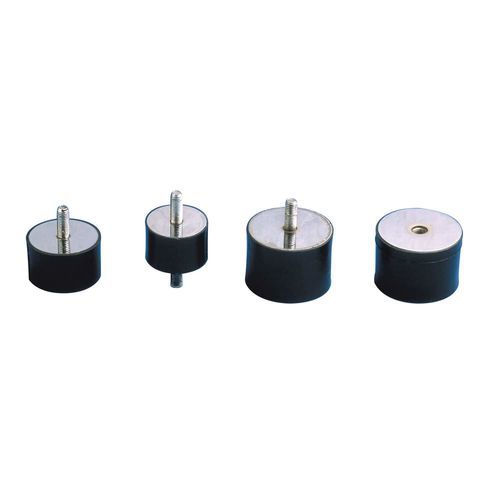

Soporte antivibratorio cilíndrico RADIAFLEX®

de acero dulcede elastómeroamortiguador de vibraciones

Descripción
El soporte antivibración cilíndrico RADIAFLEX® está diseñado para un montaje sencillo con distintos tipos de fijaciones. Consta de una pieza metálica en acero dulce electropintado y caucho natural vulcanizado, unidos en geometría cilíndrica, proporcionando mayor elasticidad radial que axial.

Fijaciones soldadas (5 modelos)

• Taco roscado en un lado
• Agujero roscado en un lado
• Taco roscado doble
• Agujero roscado doble
• Fijación combinada

Ventajas

• Fácil de fijar.
• Solución económica.
• Gama amplia:
  • 15 diámetros de taco
  • Varias alturas por diámetro
  • 6 métodos de fijación

Diseño / Comportamiento
La gama RADIAFLEX® se basa en normas europeas de roscas cuando procede. La versión con tope puede incluir un agujero roscado además del taco roscado.

Especificaciones
El diseño proporciona las siguientes características básicas:

• Elasticidad radial superior a la axial.
• El caucho trabaja en:
  • Compresión (axial)
  • Corte (radial)
  • Compresión-corte según el método de fijación

Características / especificaciones técnicas

• Configuración: cilíndrica
• Material: acero dulce, caucho
• Otras características: roscado
• Carga estática: Máx.: 1.110 daN; Mín.: 8 daN
• Diámetro: Máx.: 100 mm (3,937 in); Mín.: 12,5 mm (0,492 in)
