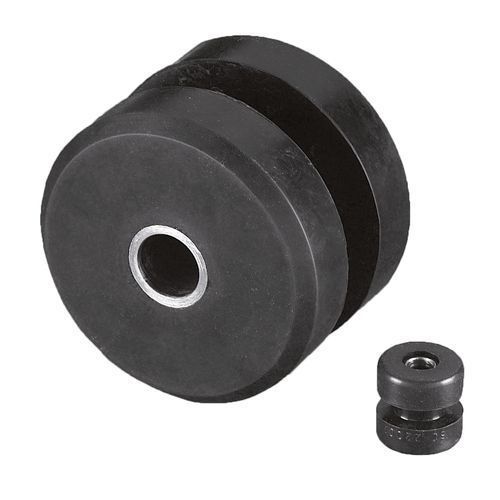

Soporte antivibratorio cilíndrico 22000

de cloroprenode elastómeropara dispositivo móvil

Descripción
Soporte antivibratorio cilíndrico modelo 22000 diseñado para aplicaciones móviles. Se compone de dos piezas de elastómero unidas a un tubo cilíndrico central reforzado. Elastómero: cloropreno, resistente a aceites. El soporte trabaja en compresión y tracción y soporta cargas axiales y radiales. Disponible en cinco rigideces para capacidades axiales de 15 a 2100 kg y capacidades radiales hasta 650 kg.

Ventajas

• Buen aislamiento frente a ruidos estructurales
• Elastómero de cloropreno resistente a aceites
• Diseño compacto y sencillo para una instalación económica
• Fijación y montaje simples
• Cinco tamaños para capacidad de carga axial de 15 a 2100 kg y carga radial hasta 650 kg
• Efecto anti-rebote cuando se monta con arandela

Especificaciones

• Elemento de elastómero resistente a aceites, soportando cargas axiales y radiales
• Relación rigidez axial/radial: 1:1
• Absorbe vibraciones y reduce el ruido en todas las direcciones

Características técnicas

• Configuración: cilíndrica
• Material: caucho (elastómero: cloropreno)
• Aplicaciones: equipos móviles, maquinaria de construcción
• Gama: cinco rigideces diferentes
• Carga estática: Max.: 2,072 daN; Min.: 9 daN
• Diámetros: 33.2 mm, 47.7 mm, 64.8 mm, 88.9 mm, 123.9 mm (1.307 in, 1.878 in, 2.551 in, 3.5 in, 4.878 in)
• Diseño: dos partes de elastómero unidas a un tubo cilíndrico central reforzado
• Función: soporta cargas axiales y radiales; trabaja en compresión y tracción; efecto anti-rebote con arandela
