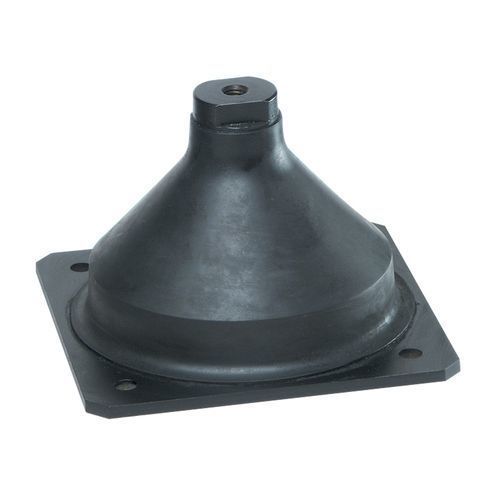

Soporte antivibratorio cuadrado VIB HD 45

de elastómeropara aplicaciones marinaspara aplicaciones marinas

Visión general
Gama de montajes antivibratorios omnidireccionales de gran deflexión con placa base cuadrada y núcleo roscado en la parte superior. El elastómero es caucho natural desarrollado específicamente para aplicaciones navales (otros materiales disponibles bajo solicitud). Los componentes metálicos están protegidos contra la corrosión para entornos marinos.

Ventajas

• Ofrece un alto nivel de aislamiento de vibraciones y protección contra impactos para equipos embarcados.
• Alta resistencia estructural: corresponde a una aceleración continua de 10 g bajo carga máxima.
• La gama incluye 17 montajes que cubren un amplio rango de cargas de 15 kg a 1670 kg por montaje.
• Cumple las últimas normas de choque navales de EE. UU. y Europa utilizadas por fuerzas marítimas en todo el mundo.
• Trabajos metálicos protegidos contra la corrosión (resistente a la niebla salina) para mayor durabilidad en ambientes marinos.

Montaje / Uso
Diseñados para ser cargados en compresión, deben instalarse sobre una superficie plana que cubra toda la superficie de la placa base. La estructura soportada se fija al núcleo central mediante un tornillo de alta resistencia M20. Para un rendimiento óptimo, distribuya la carga de manera uniforme entre los montajes. Para equipos suspendidos y altos, estos montajes pueden utilizarse como dispositivos de estabilización y deben fijarse al equipo solo después de estabilizar los montajes base. No están diseñados para soportar cargas permanentes de corte o tracción. Todas las conexiones con equipos suspendidos deben ser flexibles y aceptar grandes desplazamientos para permitir el correcto funcionamiento de la suspensión.

Especificaciones técnicas

• Configuración: cuadrada
• Material: caucho (elastómero de caucho natural; otros materiales bajo solicitud)
• Otras características: núcleo roscado (parte superior)
• Carga estática: Máx.: 1.670 daN; Mín.: 15 daN
• Diámetro: Máx.: 116 mm (4,567 in); Mín.: 37 mm (1,457 in)
• Gama: 17 montajes que cubren de 15 kg a 1670 kg por montaje
• Diseñado para carga por compresión; no para cargas permanentes de corte o tracción
• Trabajos metálicos: protegidos contra la corrosión (resistente a la niebla salina)
