- Soporte antivibratorio cónico
- Hutchinson Precision Sealing Systems

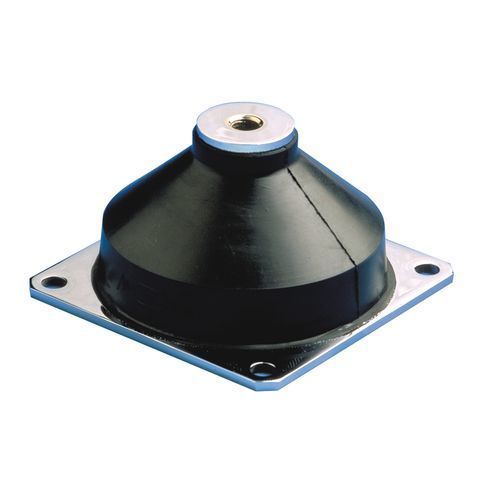

Soporte antivibratorio cónico VIBMARde elastómerode caucho de siliconade elastómero
Añadir a mis favoritos
Añadir al comparador
Características
- Forma
- cónico
- Material
- de elastómero, de caucho de silicona, de elastómero, de acero
- Aplicaciones
- para equipamiento electrónico, marino, para generador
- Otras características
- de baja frecuencia, amortiguador de muelle, con reducción de ruido, amortiguador de vibraciones, roscado
- Capacidad de carga estática
Mín.: 100 N
Máx.: 13.000 N
- Diámetro
Mín.: 84 mm
(3,307 in)Máx.: 200 mm
(7,874 in)
Descripción
Descripción
La serie VIBMAR cuenta con una placa base con dos o cuatro orificios de montaje y un núcleo de acero roscado. El elastómero está adherido al acero. Las versiones E1N104 y E1N106 incorporan un muelle cónico embebido en el caucho. La protección ambiental se garantiza con la pintura de las piezas metálicas y el recubrimiento del elastómero con un compuesto resistente al ozono.
Ventajas
Rendimiento / Especificaciones
Aplicaciones
Características técnicas
La serie VIBMAR cuenta con una placa base con dos o cuatro orificios de montaje y un núcleo de acero roscado. El elastómero está adherido al acero. Las versiones E1N104 y E1N106 incorporan un muelle cónico embebido en el caucho. La protección ambiental se garantiza con la pintura de las piezas metálicas y el recubrimiento del elastómero con un compuesto resistente al ozono.
Ventajas
- Diseñado para proteger bastidores eléctricos y electrónicos y grupos electrógenos marinos o de transporte por carretera (a bordo o no)
- La geometría cónica permite absorber desplazamientos importantes y atenuar impactos
Rendimiento / Especificaciones
- Frecuencia natural: axial 8 a 12 Hz; radial 6 a 10 Hz
- Excitación máxima permitida a la frecuencia natural: ± 1,25 mm
- Recorrido axial máximo para impactos: 30 mm
- Factor de amplificación en resonancia: < 6 (< 4 para versiones de caucho de silicona)
- Resistencia estructural: aceleración continua hasta 3 g con carga máxima
- Temperatura de funcionamiento: -30°C a +100°C; -54°C a +150°C para versiones de silicona
Aplicaciones
- Protección de bastidores eléctricos y electrónicos
- Grupos electrógenos marinos y grupos electrógenos para transporte por carretera (a bordo o no)
Características técnicas
- Configuración: cónica
- Materiales: acero; caucho; elastómero; caucho de silicona (versiones)
- Aplicaciones: naval; bastidores eléctricos/electrónicos; grupos electrógenos
- Otras características: amortiguadores de baja frecuencia, multi‑eje, forma cónica para gran desplazamiento
- Carga estática: Mín. 10 daN; Máx. 1.300 daN
- Diámetro: 84 mm, 152 mm, 200 mm
- Frecuencia natural (axial): 8 a 12 Hz; (radial): 6 a 10 Hz
- Excitación máxima permitida a la frecuencia natural: ± 1,25 mm
- Recorrido axial máximo para impactos: 30 mm
- Factor de amplificación en resonancia: < 6 (< 4 para versiones de silicona)
- Temperatura de funcionamiento: -30°C a +100°C (-54°C a +150°C para versiones de silicona)
