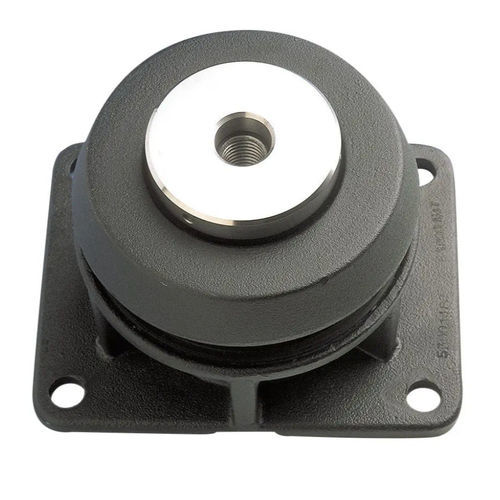

Soporte antivibratorio cónico 90520

de elastómeropara generadorpara altas cargas

Descripción del producto
Montaje antivibración para motores pesados específicos. Este soporte de motor está formado por un elemento elastomérico cónico encapsulado en un conjunto de hierro fundido. Un tope ajustable integrado limita el desplazamiento vertical y lateral en caso de impacto. Este soporte está disponible en cuatro alternativas según el tipo de fijación superior necesaria. Puede suministrarse con o sin sistema de nivelación y con agujero roscado o perno roscado.

Ventajas

• Mejora del aislamiento frente a vibraciones y del confort acústico
• Temperatura de funcionamiento del soporte: -10 °C a +70 °C
• Dos versiones disponibles
• Silentbloc para motores pesados

Aplicaciones y especificaciones generales
Este soporte ha sido diseñado para suspender generadores fijos o móviles que requieren un alto nivel de aislamiento de vibraciones y protección contra impactos. La carga por soporte varía de 600 kg a 2300 kg. Este rango de cargas está cubierto por 5 variantes diferentes (12 a 16) identificadas claramente por un marcaje de color.

Alternativas disponibles (anclaje superior)

• 905201: Sin sistema de nivelación - agujero roscado M24 x 3.00
• 905202: Sistema de nivelación integrado - agujero roscado M24 x 3.00
• 905203: Sin sistema de nivelación - perno roscado M24 x 3.00
• 905206: Sistema de nivelación integrado - perno roscado M24 x 3.00

Especificaciones técnicas

• Configuración: cónico
• Material: caucho
• Aplicaciones: para motores
• Carga estática: Max.: 2,300 daN; Min.: 600 daN
• Diámetro: 96 mm (3.78 in)
• Carga por soporte (indicada arriba): de 600 kg a 2300 kg
