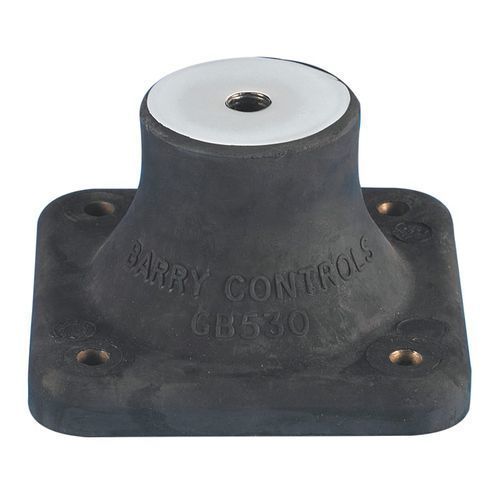

Soporte antivibratorio cónico GB 530

de elastómerode aceropara la industria naval

Visión general
Soporte antivibratorio y de choque diseñado para uso marítimo y conforme a las normas navales del Reino Unido. La serie GB 530 consta de una pieza de elastómero unida a una placa base y un núcleo roscado de acero. Existe una versión no magnética para aplicaciones que requieren baja firma magnética.

Ventajas

• Alta capacidad de deflexión ante impactos por su geometría cónica
• Vida útil prolongada en condiciones marinas
• Baja frecuencia natural axial (~5 Hz) para aislamiento eficaz
• Baja amplificación en resonancia (ejemplo: 8 a 10)

Funciones de soporte marino

• Mantener la masa suspendida en ausencia de choque proporcionando aislamiento vibratorio y acústico
• Limitar fuerzas y desplazamientos transmitidos a niveles aceptables en caso de choque
• Permitir que la masa suspendida vuelva a su posición inicial tras el choque

Características / especificaciones técnicas

• Denominación: serie GB 530
• Configuración: cónica
• Material: núcleo de acero, elemento de elastómero (opción no magnética disponible)
• Aplicaciones: uso marítimo (naval, normas UK)
• Característica: aislamiento de baja frecuencia
• Carga estática: Mín.: 7,5 daN — Máx.: 600 daN
• Diámetro: 151 mm (5,945 in)
• Frecuencia natural (axial): ~5 Hz
• Baja amplificación en resonancia: valor de ejemplo 8 a 10
