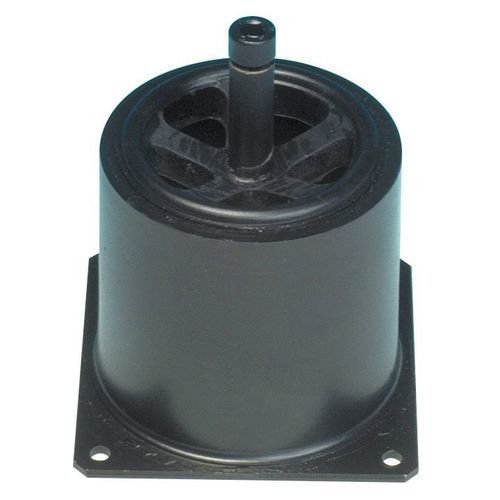

Soporte antivibratorio redondo VIB HD 50

de plásticopieamortiguador de vibraciones

Resumen
La deflexión permitida (40–50 mm) de la masa suspendida respecto a la base de montaje reduce la reacción transmitida durante episodios de choque. Este soporte ofrece aislamiento frente a vibraciones continuas, pero no está diseñado para protección efectiva contra impactos de alta energía.

Descripción del producto
Frecuencia natural (vertical y lateral) bajo carga típica: 5–8 Hz. Deflexión máxima bajo carga: vertical ±50 mm; lateral ±45 mm. Altura en reposo H; bajo carga nominal altura = H − 6 mm (deflexión bajo carga = 6 mm). Las fuerzas máximas corresponden aproximadamente a 10 veces la carga estática según las condiciones.

Características

• Aplicaciones: montaje de máquinas e aislamiento de vibraciones
• Material: plástico
• Tipo: soporte antivibración / de posicionamiento
• Rango de diámetro: min. 105 mm (4 in); max. 135 mm (5 in)

Especificaciones técnicas

• Deflexión permitida de la masa suspendida vs base de montaje: 40–50 mm
• Frecuencia natural (vertical y lateral) bajo carga: 5–8 Hz
• Deflexión máxima bajo carga: vertical ±50 mm; lateral ±45 mm
• Altura: H en reposo; H − 6 mm bajo carga nominal (deflexión bajo carga = 6 mm)
• Fuerzas transitorias máximas: hasta 10× la carga estática (aprox., depende de la aplicación)
