- Soporte antivibratorio cuadrado
- Hutchinson Precision Sealing Systems

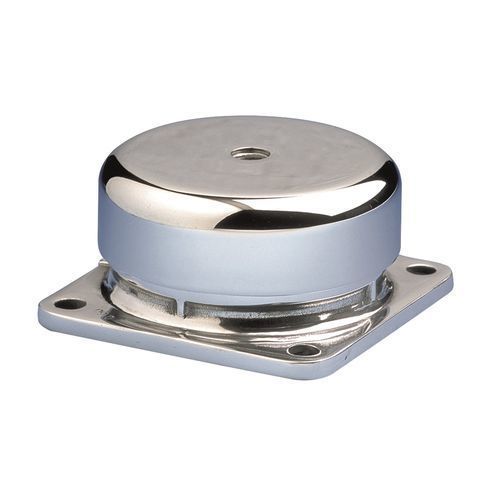

Soporte antivibratorio cuadrado STABIFLEXde acerode aluminio macizode elastómero
Añadir a mis favoritos
Añadir al comparador
Características
- Forma
- cuadrado
- Material
- de acero, de aluminio macizo, de elastómero, de cordón, metálico
- Aplicaciones
- para maquinaria
- Otras características
- con reducción de ruido, roscado, de baja frecuencia, amortiguador de vibraciones
- Capacidad de carga estática
Máx.: 18.000 N
Mín.: 100 N
- Diámetro
Máx.: 133 mm
(5,236 in)Mín.: 69 mm
(2,717 in)
Descripción
Resumen
Diseño y construcción
Ventajas
Especificaciones (extracto)
Recomendaciones
Especificaciones técnicas
- Frecuencia natural: 6 a 11 Hz
- El soporte STABIFLEX comprende una sección cónica de caucho vulcanizado unida entre piezas metálicas interior y exterior
Diseño y construcción
- Eje central de acero con orificio roscado
- Base de aluminio cuadrada (cuatro orificios) o en rombo (dos orificios) con orificio pasante
- Caucho natural adherido con reborde antideslizante
- Copa para proteger el caucho y distribuir la carga
Ventajas
- La máquina puede apoyarse con sus soportes directamente sobre el suelo
- Fijación rápida
- Desplazamiento sencillo de maquinaria suspendida
- Caucho protegido frente a líquidos agresivos
- Amplia gama: 3 durezas de caucho en cinco tipos existentes para optimizar el soporte según la carga y la frecuencia excitante
- Puede utilizarse con arandela antivuelco
Especificaciones (extracto)
- Elasticidad axial dos o tres veces superior a la elasticidad radial
- El caucho trabaja en corte/compresión
- Amortiguación progresiva frente a golpes o sobrecargas accidentales
- Antideslizante (puede colocarse directamente sobre el suelo)
Recomendaciones
- Para no afectar el rendimiento del sistema de montaje, todas las conexiones externas deben ser flexibles
- Los soportes STABIFLEX deben instalarse de modo que la entrada de vibración sea en dirección axial
Especificaciones técnicas
- Configuración: cuadrada
- Material: metal, caucho, reborde
- Aplicaciones: montaje de máquinas / aislamiento vibratorio para maquinaria
- Otras características: eje central roscado
- Carga estática: Máx.: 1.800 daN; Mín.: 10 daN
- Diámetros disponibles: 69 mm, 84 mm, 100 mm, 133 mm (2.717 in, 3.307 in, 3.937 in, 5.236 in)
- Rango de frecuencia natural: 6 a 11 Hz
