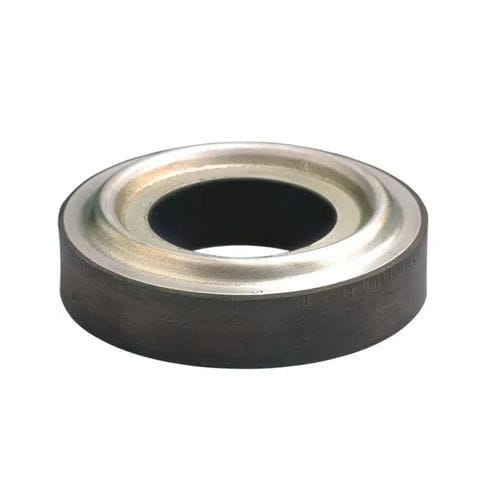

Soporte antivibratorio redondo BATRA®

de elastómerometálicopara tuberia

Descripción
El soporte antivibratorio circular BATRA® es un anillo caucho‑metal apilable diseñado para aislar vibraciones y absorber impactos en soportes de tuberías. Consta de un anillo elastomérico unido a dos arandelas metálicas: una con una ranura circular y otra con una cresta circular complementaria, lo que permite el apilado seguro y una flexibilidad vertical controlada.

Puntos funcionales clave

• Comportamiento idéntico al de un muelle metálico más amortiguador
• Robusto frente a impactos; reduce el riesgo de colapso de la suspensión
• Rigidez ajustable apilando varios anillos BATRA®
• Flujo lateral limitado por las dos armaduras metálicas unidas

Características

• Configuración: circular
• Material: arandelas metálicas y caucho unido
• Aplicaciones: aislamiento y soporte de tuberías
• Otra: elemento anular antivibración

Características técnicas / especificaciones

• Carga estática: Máx.: 13.500 daN — Mín.: 50 daN
• Diámetro: Máx.: 250 mm (9.843 in) — Mín.: 50 mm (1.969 in)
