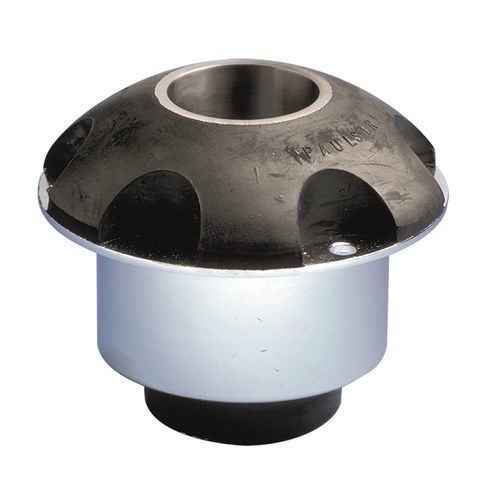

Soporte antivibratorio con brida S.C.

de metalde elastómeropara dispositivo móvil

Descripción
El soporte antivibratorio con brida de la serie S.C. aísla las vibraciones mediante un elemento anular de caucho adherido entre un tubo interior y una carcasa exterior. La carcasa exterior incluye una brida de montaje disponible en cuatro variantes, adecuada para aplicaciones industriales y móviles.

Ventajas

• Gama amplia: 3 durezas de caucho en 20 tipos estándar para optimizar el aislamiento según la carga y la frecuencia excitadora.
• Diseñado para instalaciones móviles y estacionarias con cobertura de rango completo.

Características de diseño

• Elasticidad axial aproximadamente cuatro veces mayor que la elasticidad radial.
• El caucho trabaja principalmente en corte (shear).
• Amortiguación progresiva frente a impactos o sobrecargas accidentales cuando se utiliza con una arandela metálica grande que presiona sobre la cúpula de caucho.
• Puede montarse como conjunto de seguridad cuando se instala según la forma recomendada (forma 1).
• La carcasa exterior ofrece cuatro variantes de brida para adaptar las interfaces de montaje.

Especificaciones

• Configuración: brida
• Material: metal, caucho
• Carga estática: Máx. 2,600 daN; Mín. 1 daN
• Diámetro: Máx. 170 mm (6.693 in); Mín. 20 mm (0.787 in)
• Tipos: 20 tipos estándar; Durezas del caucho: 3 grados
• Brida de montaje: 4 variantes disponibles
