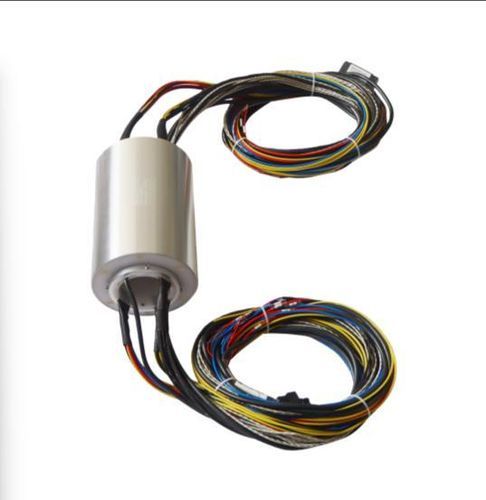

Anillo colector de fibra óptica DHK070-53

vía Ethernethidráuliconeumático

Descripción breve
El DHK070-53 es un anillo colector pasante de 53 circuitos de Jiujiang Ingiant Technology Co., Ltd., con un orificio central de 70 mm. Está diseñado para rotación continua de 360° y transmisión mixta de potencia y señales, permitiendo el paso de ejes, tuberías u otros componentes por el orificio central.

Especificaciones principales
Definición del modelo: DHK = anillo colector pasante; 070 = diámetro del orificio central 70 mm; 53 = 53 circuitos conductores independientes
Dimensiones y peso: orificio 70 mm; diámetro exterior estándar 145 mm; longitud según número de circuitos; peso 7,15 kg; montaje: montaje en eje o con brida

Parámetros eléctricos (personalizables)

• Corriente nominal (por circuito): opcional 2 A / 5 A / 10 A / 15 A / 20 A / 25 A
• Tensión nominal: 380 VAC / 240 VDC
• Material de contacto: cepillo de fibra multipunto oro-oro, baja fluctuación de resistencia dinámica <10 mΩ, libre de mantenimiento
• Resistencia de aislamiento: ≥1000 MΩ (500 VDC)
• Resistencia dieléctrica: 1500 VAC, 60 s, 2 mA

Especificaciones ambientales y de rotación
Temperatura de funcionamiento: -40 °C a +65 °C; Humedad máxima: <70%; Velocidad estándar de rotación: 1000 rpm; Grado de protección: IP54 (mejorable a IP65/IP67)

Capacidad de transmisión
Transmisión mixta de potencia, señales analógicas/digitales y buses de campo (CANbus / Profinet / Ethernet). Integrable con canales neumáticos, hidráulicos y de fibra óptica para transmisión compuesta.

Estructura y características

• Carcasa de aleación de aluminio con estructura de precisión integrada para facilitar la instalación
• Tecnología de cepillo metálico precioso multipunto para baja fricción, bajo par y contacto fiable
• Diseño antienredos para separar las conexiones giratorias y fijas
• Personalizable: corriente por circuito, tipo de conector (conector aeronáutico / borne / cable), dirección de salida y brida

Aplicaciones típicas

• Robots industriales
• Mesas giratorias e indexadoras
• Máquinas de embalaje
• Equipos médicos
• Sistemas de radar y antenas
• Sistemas de seguimiento fotovoltaico y eólico

Especificaciones técnicas

• Modelo: DHK070-53
• Diámetro del orificio central: 70 mm
• Diámetro exterior estándar: 145 mm
• Número de circuitos: 53 circuitos conductores independientes (personalizable)
• Peso: 7,15 kg
• Montaje: montaje en eje / montaje con brida
• Corriente nominal (por circuito): 2 / 5 / 10 / 15 / 20 / 25 A (opcional)
• Tensión nominal: 380 VAC / 240 VDC
• Material de contacto: cepillo de fibra oro-oro multipunto
• Fluctuación de resistencia dinámica: <10 mΩ
• Resistencia de aislamiento: ≥1000 MΩ (500 VDC)
• Resistencia dieléctrica: 1500 VAC, 60 s, 2 mA
• Rango de temperatura de funcionamiento: -40 °C a +65 °C
• Humedad máxima: <70%
• Velocidad estándar de rotación: 1000 rpm
• Grado de protección: IP54 (mejorable a IP65 / IP67)
• Tipos de transmisión: potencia, señales analógicas/digitales, buses de campo (CANbus / Profinet / Ethernet); integrable con canales neumáticos/hidráulicos/fibra óptica
