Anillo colector con centro hueco DHK012-6-5A

para aplicaciones de videovigilanciapara aplicaciones industrialespara mesa rotativa

Descripción breve

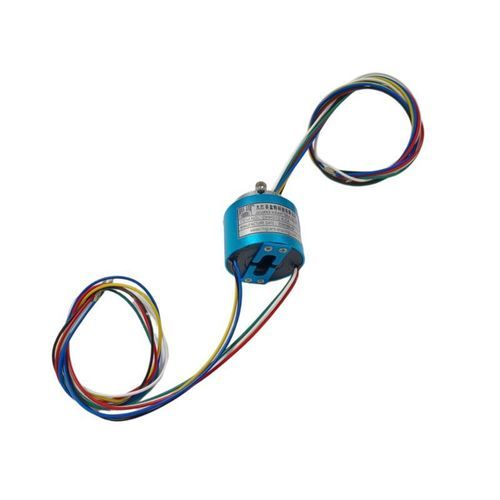

Nuestro anillo colector pasante de 12 mm (modelo: DHK012-6-5A) proporciona transmisión fiable de energía y señales en una carcasa compacta de Ø 35 mm. Con 6 circuitos independientes nominales 0–5A y 0–240V, contactos oro-oro y anillos de aleación de cobre, está diseñado para automatización industrial, maquinaria de envasado, plataformas CCTV y equipos de ensayo.

Especificaciones clave

• Dimensiones: orificio interior 12 mm × diámetro exterior 35 mm
• Circuitos: 6 anillos, 0–5A por anillo, 0–240V AC/DC
• Sistema de contacto: contactos oro-oro; anillos de aleación de cobre (recubrimiento Ag≥1um)
• Rendimiento: hasta 250 rpm; temperatura de funcionamiento -30°C ~ +80°C
• Protección: IP51
• Uso típico: automatización, CCTV, envasado, mesas giratorias

Características principales

• Diseño compacto: orificio 12 mm y Ø ext. 35 mm para integración sencilla en ejes o conjuntos concéntricos
• Rendimiento eléctrico estable: 6 circuitos independientes que soportan 0–5A y 0–240V AC/DC con baja resistencia de contacto (Estática <0.005Ω, Dinámica <0.01Ω)
• Sistema de contacto premium: contactos oro-oro para bajo ruido eléctrico y larga vida útil comparado con escobillas de carbono
• Anillos conductores de alta calidad: base de aleación de cobre con recubrimiento de metal precioso (Ag≥1um, Ra<0.4) para conductividad y resistencia a la corrosión
• Rango operativo robusto: rotación continua hasta 250 rpm y funcionamiento fiable de -30°C a +80°C
• Seguridad e aislamiento: resistencia de aislamiento 500MΩ @ 500VDC; rigidez dieléctrica 500V@50Hz, 60s sin ruptura
• Clase de protección: IP51 — protección industrial interior básica (no impermeable)

Especificaciones técnicas (tabla)
Parámetro — Especificación
Abertura interior (tamaño del orificio) — 12 mm
Diámetro exterior — 35 mm
Número de circuitos — 6 anillos
Corriente nominal — 0–5A por anillo
Tensión nominal — 0–240V AC/DC (tensión de trabajo 220VAC)
Material de contacto — Oro a oro
Material de anillo — Aleación de cobre + recubrimiento de metal precioso (Ag≥1um, Ra<0.4)
Variación de resistencia de contacto — Estática <0.005Ω, Dinámica <0.01Ω
Resistencia de aislamiento — 500MΩ @500VDC (25°±5, HR <85%)
Rigidez dieléctrica — 500V@50Hz, 60s sin ruptura (25°±5, HR <85%)
Temperatura de funcionamiento — -30°C ~ +80°C
Velocidad de rotación — Hasta 250 rpm
Clase de protección — IP51

Aplicaciones típicas

• Mesas giratorias y equipos de indexado
• Máquinas de envasado y llenado
• Plataformas CCTV y sistemas de vigilancia
• Líneas de producción automatizadas
• Bancos de ensayo de laboratorio y sensores rotativos
• Control de paso en turbinas eólicas (señales de baja potencia)

Personalización y servicio OEM

• Conteo de circuitos personalizable (2–72)
• Opciones mixtas de potencia + señal (Ethernet, USB, encoder, termopar)
• Opciones de mayor velocidad (hasta 3000 rpm) e IP superior (IP65/IP67)
• Longitudes de cable o conectores especiales; planos técnicos bajo petición

Por qué elegirnos

• Garantía de 12 meses en todos los anillos colectores
• Control de calidad estricto con pruebas eléctricas al 100% antes del envío
• Plazos rápidos: 3–7 días estándar, 7–15 días personalizados
• MOQ: 1 unidad — aceptamos pedidos de muestra
