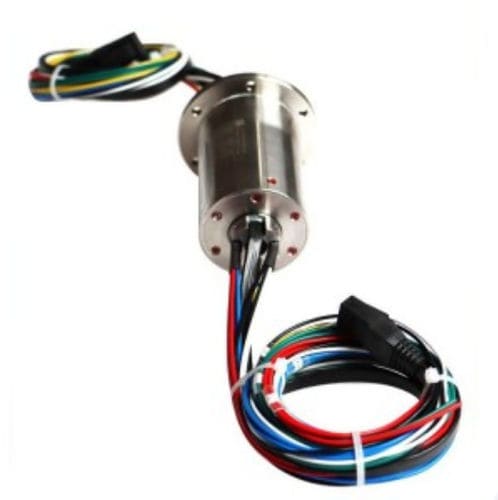

Anillo colector eléctrico DHK010-16-002

eje pasantecon centro huecopara aplicaciones industriales

Descripción breve

• Anillo colector pasante compacto para transmisión continua 360° de potencia y señales mixtas.
• Modelo DHK010-16-002 con orificio interior de 10 mm y opción de montaje con brida.
• Contacto multipunto mediante escobillas de metales preciosos; anillos chapados en oro y escobillas de aleación chapadas en oro.
• Soporta transmisión mixta de señal y potencia; número de circuitos, corriente y tensión configurables.

Serie / Visión general
La serie DHK de pequeño orificio interior admite diámetros interiores estándar y personalizados de 3 a 500 mm y diámetros exteriores de 10 a 800 mm. El DHK010-16-002 combina un orificio pasante de 10 mm, capacidad de transmisión señal/potencia, una opción estándar de 2 A por anillo y hasta 16 anillos. Carcasa: aleación de aluminio (plástico técnico o acero inoxidable opcionales). Diseñado para transmisión estable de energía y señales en sistemas electromecánicos con rotación continua. Puede integrarse con juntas rotativas de gas/líquido o anillos ópticos para formar soluciones híbridas multifunción.

Aplicaciones típicas

• Máquinas de bobinado
• Escáneres láser
• Cámaras de inspección en tuberías
• Equipos de exposición y display
• Máquinas expendedoras y equipos alimentarios
• Sistemas de inspección visual CCD
• Sistemas de visión inteligente
• Líneas de ensamblaje automáticas
• Iluminación LED rotativa
• Máquinas etiquetadoras
• Equipamiento de laboratorio
• Instrumentos de ensayo biológico
• Cualquier dispositivo que requiera rotación continua 360° con transmisión de potencia y señales

Denominación del producto

• Tipo de producto: DH — anillo colector eléctrico
• Método de instalación: K — orificio pasante
• Diámetro del orificio pasante: 10 mm
• Total de circuitos: hasta 16
• Corriente nominal por anillo: estándar 2 A (opciones: 2 A, 5 A, 10 A, 15 A, 20 A)
• Sufijo de identificación: -XXX distingue especificaciones del mismo modelo

Tabla de clases
General — Velocidad de trabajo: 0–200 rpm — Vida útil: 20 millones de revoluciones
Industrial — Velocidad de trabajo: 300–1000 rpm — Vida útil: 60 millones de revoluciones

Parámetros técnicos (resumen)

• Número de anillos: hasta 16
• Opciones de corriente nominal: 2 A, 5 A, 10 A, 15 A, 20 A por anillo
• Tensión nominal: 0–240 VAC/VDC
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s (2 mA)
• Cambio dinámico de la resistencia de contacto: < 10 mΩ
• Velocidad de trabajo: 0–600 rpm (hasta 1000 rpm para grado industrial)
• Temperatura de funcionamiento: -40 °C a +65 °C
• Humedad de trabajo: ≤70%
• Nivel de protección: IP54
• Material de la carcasa: aleación de aluminio (plástico técnico o acero inoxidable opcionales)
• Material de contacto eléctrico: metales preciosos (anillos chapados en oro y escobillas chapadas)
• Cables: Teflón coloreado, longitud 500 mm ±20 mm
