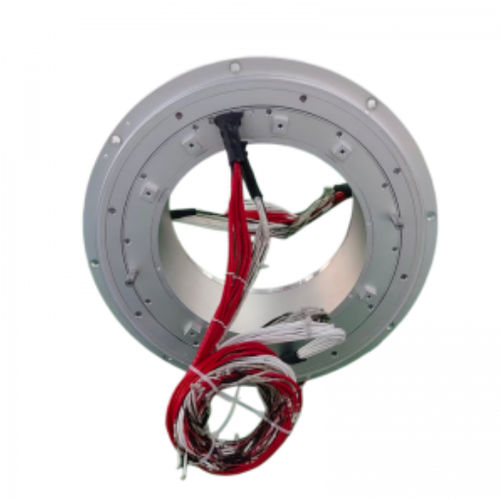

Anillo colector RS-422 DHK190-50

con centro huecopara aerogeneradorpara dispositivos médicos

Resumen breve
Ingiant DHK190-50 es un anillo colector pasante de gran diámetro con diámetro interior de 190 mm y exterior de 300 mm, que ofrece 50 circuitos (8×20A/54V, 12×10A/54V y 30×RS422) para transmisión combinada de potencia y señales RS422 en plataformas giratorias. Clasificación IP51 y rango de operación de -40 °C a +65 °C, diseñado para aplicaciones industriales, aeroespaciales y de defensa exigentes.

Descripción del producto
El DHK190-50 integra canales de potencia y RS422 en un diseño pasante compacto que permite el paso de ejes centrales, cableado o tuberías. Soporta rotación continua hasta 100 rpm, dispone de contactos oro‑oro y carcasa de aleación de aluminio para rendimiento eléctrico estable y menor desgaste.

Especificaciones clave

• Tamaño del paso: Ø190 mm
• Diámetro exterior: Ø300 mm
• Total de circuitos: 50 (8×20A/54V, 12×10A/54V, 30×RS422)
• Rango de velocidad: 0–100 rpm
• Clase de protección: IP51
• Resistencia de contacto dinámica: ≤ 10 mΩ
• Resistencia de aislamiento: ≥ 500 MΩ a 500 VDC
• Temperatura de funcionamiento: -40 °C a +65 °C
• Material de la carcasa: aleación de aluminio
• Material de los contactos: oro‑oro

Ventajas principales

• Gran paso central (Ø190 mm) para fácil integración con ejes, cableado o tuberías de fluido/gas.
• Transmisión híbrida de potencia y RS422 que permite suministro de corriente de alta intensidad y comunicaciones de datos estables simultáneamente.
• Materiales y rango térmico aptos para uso militar para operación fiable en entornos adversos.
• Bajo mantenimiento gracias a la carcasa de aluminio de precisión y la avanzada tecnología de escobillas/contactos, reduciendo tiempos de inactividad y costes de servicio.

Aplicaciones típicas

• Aeroespacial y defensa: sistemas radar, UAV, comunicaciones por satélite, plataformas embarcadas.
• Automatización industrial: aerogeneradores, máquinas de envasado, robots industriales, mesas giratorias.
• Equipos especiales: plataformas de vigilancia, dispositivos médicos rotativos, sistemas optoelectrónicos embarcados.

Especificaciones técnicas

• Modelo: DHK190-50
• Paso (diámetro interior): 190 mm
• Diámetro exterior: 300 mm
• Configuración de circuitos: 8×20A/54V, 12×10A/54V, 30×RS422
• Velocidad nominal: hasta 100 rpm (continua)
• Clasificación de protección: IP51
• Resistencia de contacto dinámica: ≤ 10 mΩ
• Resistencia de aislamiento: ≥ 500 MΩ a 500 VDC
• Rango de temperatura de funcionamiento: -40 °C a +65 °C
• Carcasa: aleación de aluminio
• Material de contactos: oro‑oro
