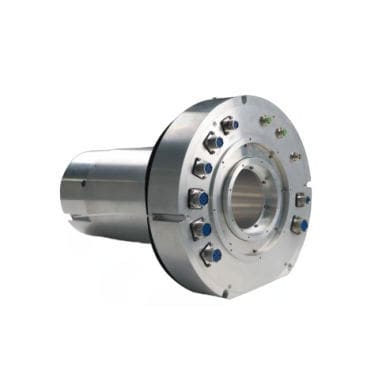

Anillo colector vía Ethernet DHK105-54

HD-SDIHDMIindustrial

Resumen
Este anillo colector integrado funciona como una unión rotativa eléctrica de precisión para sistemas rotativos pesados. La unidad combina 54 vías (potencia, señal, red industrial y vídeo) en una sola carcasa para eliminar el torsionado y la rotura de cables causados por rotaciones repetidas. Los anillos de potencia, señal, red y vídeo están aislados de forma independiente para reducir diafonía y mantener una transmisión de datos estable durante la rotación continua.

Descripción breve
Modelo: DHK105-54
El anillo colector conductor integrado de 54 circuitos está diseñado para equipos rotativos de gran tamaño que requieren transmisión continua de 360° de potencia, señales de control, red industrial y vídeo. Integra múltiples tipos de circuitos en una unión rotativa compacta. Con hasta 40 A por circuito de potencia y compatibilidad 0–380 V AC/DC, contactos de metal precioso y bajo par de fricción estático, es adecuado para plataformas giratorias pesadas, maquinaria de construcción, sistemas marinos y líneas de producción automatizadas.

Características clave

• 54 vías en una unidad – potencia + señal + red industrial + vídeo integrados
• Transmisión de alta corriente – hasta 40 A por circuito de potencia, 0–380 V AC/DC
• Alta inmunidad a interferencias – disposición independiente para señal/red/vídeo, aislamiento ≥40 dB
• Contacto eléctrico estable – contactos de metal precioso, variación de resistencia de contacto dinámica ≤10 mΩ
• Alta aislación dieléctrica – prueba dieléctrica 1000 V AC superada, sin tracking ni arcos
• Bajo par de giro – par de fricción estático máx. ≤10 N·m
• Construcción industrial resistente – carcasa de aleación de aluminio, peso ≤25 kg, protección IP51
• Amplio rango de temperatura – -40°C a +55°C
• Instalación sencilla – referencia de montaje de precisión, salida tipo toma, junta de sellado conductora

Aplicaciones típicas

• Grandes plataformas giratorias y accionamientos de orientación
• Maquinaria de construcción y equipos pesados
• Sistemas marinos y equipos de cubierta
• Líneas de producción automatizadas
• Platos giratorios de radar, pivotes de grúa y bancos de prueba giratorios

Servicio de personalización
La cantidad de circuitos, la clasificación de corriente, el tipo de señal, el estilo de conector, el tamaño de la brida y la dirección de salida se pueden personalizar según el diseño del equipo. Soporte OEM/ODM disponible para integradores y fabricantes de maquinaria.

Especificaciones

• Modelo: DHK105-54
• Vías: 54 (potencia + señal + red industrial + vídeo)
• Clasificación de corriente de los circuitos de potencia: hasta 40 A por circuito
• Soporte de tensión: 0–380 V AC/DC
• Material de contacto: contactos de metal precioso
• Variación de la resistencia de contacto dinámica: ≤10 mΩ
• Aislamiento (señal/red/vídeo): ≥40 dB
• Prueba de aislamiento dieléctrico: 1000 V AC superada
• Par de fricción estático máximo: ≤10 N·m
• Carcasa: aleación de aluminio
• Peso: ≤25 kg
• Grado de protección: IP51
• Rango de temperatura de funcionamiento: -40°C a +55°C
• Características de instalación: referencia de montaje de precisión, salida tipo toma, junta de sellado conductora
• Personalización: cantidad de circuitos, clasificación de corriente, tipo de señal, estilo de conector, tamaño de brida, dirección de salida; soporte OEM/ODM
