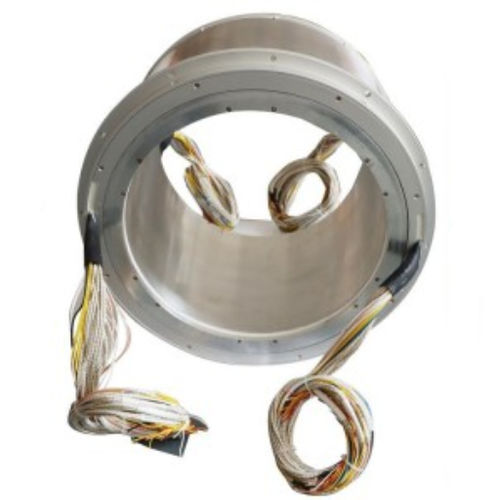

Anillo colector de eje hueco DHK310

con centro huecopara enrollacableindustrial

Descripción corta

• Série DHK310: anillos deslizantes conductores con eje hueco y gran orificio interior.
• Serie estándar monobloque de precisión con orificio pasante de 310 mm (apto para ejes ≤ 310 mm; adaptador de casquillo disponible para diámetros menores).
• Fabricación a medida; admite circuitos mixtos de potencia y señal.
• Anillos chapados en oro y escobillas de aleación disponibles; múltiples opciones de corriente y tensión.

Detalle del producto
La serie DHK310-78 de anillos deslizantes de eje hueco está diseñada para sistemas electromecánicos rotatorios que requieren un orificio interior de 310 mm. Proporcionan transmisión continua de 360° de potencia y señales para sistemas de control industrial automatizado, sistemas de transmisión rotativa y robots de carga inteligentes.

La clasificación típica de los anillos de potencia es de 20 A por anillo (hasta 48 anillos) y la clasificación típica de los anillos de señal es de 5 A por anillo (hasta 96 anillos). Los materiales de la carcasa incluyen aleación de aluminio; algunas variantes de eje hueco emplean acero inoxidable. El producto permite configuraciones personalizadas del número de circuitos, corrientes nominales y opciones de conectores según pedido.

Aplicaciones típicas

• Maquinaria automática
• Enrolladores y tambores de cable
• Robots y sensores de rotación
• Equipos de display e imagen
• Máquinas de envasado
• Platos giratorios industriales
• Equipos médicos y farmacéuticos
• Máquinas de marcado y llenado
• Máquinas-herramienta CNC

Descripción del nombre del producto
(1) Tipo de producto: DH — anillo deslizante eléctrico.
(2) Método de instalación: K — orificio pasante.
(3) Diámetro del orificio: 310 mm para esta serie.
(4) Total de circuitos: configurable por pedido.
(5) Corriente nominal: especificada por circuito; múltiples opciones disponibles.
(6) Identificación: sufijo -XXX puede indicar longitud de cable, conectores o variantes de instalación.

Clase del producto y vida útil

• General — Velocidad de trabajo 0–200 rpm — Vida ~20 millones de revoluciones
• Industrial — Velocidad de trabajo 300–1000 rpm — Vida ~60 millones de revoluciones

Parámetros técnicos
Eléctricos

• Número de anillos: configurable
• Opciones de corriente nominal: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensión nominal: 0–240 VAC/VDC
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variación de la resistencia de contacto dinámica: ≤ 10 mΩ

Mecánicos / Ambientales

• Velocidad de trabajo: 0–600 rpm (grado industrial hasta 1000 rpm)
• Temperatura de trabajo: -40 °C a +65 °C
• Humedad de trabajo: ≤70%
• Nivel de protección: IP54
• Material de la carcasa: aleación de aluminio (algunas variantes acero inoxidable)
• Material de contacto eléctrico: metales preciosos; chapado en oro opcional
• Cables: aislamiento Teflón coloreado; longitud estándar 500 mm + 20 mm

Notas

• Clasificación típica de anillo de potencia: 20 A por anillo (máx. 48 anillos).
• Clasificación típica de anillo de señal: 5 A por anillo (máx. 96 anillos).
• Se puede suministrar adaptador de casquillo para orificios menores al nominal para adaptar ejes de menor diámetro.
• Producto personalizable: número de circuitos, corrientes/tensiones, conectores y detalles de montaje bajo pedido.

Especificaciones técnicas

• Modelo / Serie: DHK310
• Orificio pasante (diámetro interior): 310 mm (estándar)
• Número de anillos: configurable
• Opciones de corriente nominal: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensión nominal: 0–240 VAC/VDC
• Clasificación típica anillo potencia: 20 A por anillo (máx. 48)
• Clasificación típica anillo señal: 5 A por anillo (máx. 96)
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variación dinámica de la resistencia de contacto: ≤ 10 mΩ
• Velocidad de trabajo: 0–600 rpm (grado industrial hasta 1000 rpm)
• Temperatura de trabajo: -40 °C a +65 °C
• Humedad de trabajo: ≤70%
• Nivel de protección: IP54
• Material carcasa: aleación de aluminio (algunas variantes acero inoxidable)
• Material de contacto: metales preciosos; chapado en oro opcional
• Cables: Teflón coloreado; longitud estándar 500 mm + 20 mm
• Opciones personalizables: adaptador de casquillo, número de circuitos, conectores, longitud de cable y opciones de montaje
