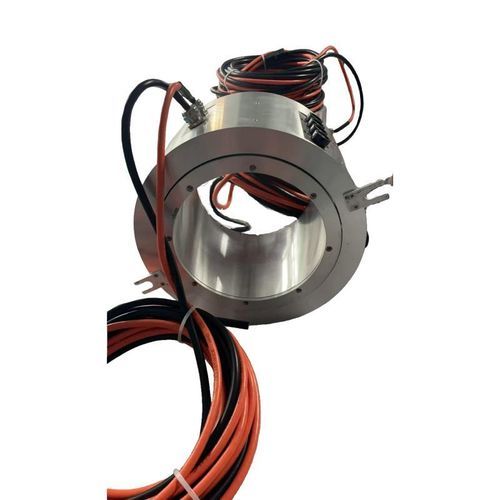

Anillo colector 100 Mbps DHK152-8

híbridovía Etherneteje pasante

Descripción del producto
El anillo colector con paso central de 152 mm es una solución híbrida de alto rendimiento diseñada para sistemas giratorios de gran carga. Combina 3 circuitos de alimentación de 5A y 5 circuitos Ethernet 100M en una unidad compacta, eliminando el giro de cables y garantizando una transmisión de datos fiable.

Características clave

• Gran paso central: diámetro interior de 152 mm para el paso de ejes, cables o líneas neumáticas.
• Transmisión híbrida: integra potencia (escobillas de carbono J201) y Ethernet (escobillas plateadas) sin interferencias de señal.
• Alta velocidad y larga vida: admite hasta 1000 RPM con una vida útil de diseño de 520 000 000 revoluciones.
• Materiales: carcasa de aleación de aluminio, anillos de aleación de cobre (plateados para Ethernet) para durabilidad y contacto estable.
• Personalizable: longitud de cable, conectores (p. ej. RJ45) y configuración de circuitos adaptables según la aplicación.

Aplicaciones

• Automatización industrial y robótica (mesas rotativas, brazos robóticos)
• Turbinas eólicas y maquinaria pesada
• Escáneres CT médicos y bancos de prueba de alta velocidad
• Antenas radar, cámaras panorámicas y sistemas de vigilancia
• Cualquier aplicación que requiera alimentación y transferencia de datos de alta velocidad a través de una interfaz rotatoria

Especificaciones técnicas

• Model / Reference: DHK152-8
• Circuitos: 8 (3 Power + 5 Ethernet)
• Corriente nominal: Power 3 x 5 A; líneas Ethernet 5 x 5 A
• Tensión nominal: 0 a 24 V AC/DC
• Resistencia de aislamiento: 1500 MΩ a 1000 V DC
• Resistencia dieléctrica: 1500 V AC a 50 Hz, 60 s, 2 mA
• Variación de resistencia dinámica: 50 mΩ máx.
• Velocidad de funcionamiento: 0 a 1000 RPM
• Temperatura de funcionamiento: -20 a 80 °C
• Humedad de funcionamiento: < 70%
• Material de la carcasa: aleación de aluminio
• Material de las escobillas: escobillas de carbono J201 para potencia; escobillas plateadas para Ethernet
• Material de los anillos: aleación de cobre para potencia; aleación de cobre bañada en plata para Ethernet
• Longitud de los cables: interno 4000 ±100 mm; externo 5000 ±100 mm
• Dimensiones: diámetro interior 152 mm; diámetro exterior 230 mm; longitud total 137 mm
