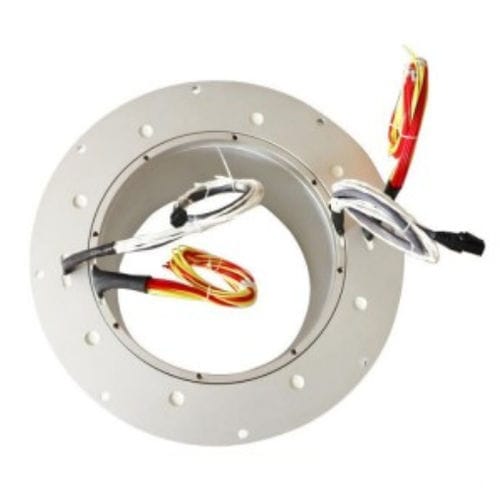

Anillo colector vía Ethernet DHK242-60
100 Mbpseje pasantepara la industria del petróleo

Anillo colector vía Ethernet - DHK242-60 - JiuJiang Ingiant Technology Co.,Ltd - 100 Mbps / eje pasante / para la industria del petróleo
Anillo colector vía Ethernet - DHK242-60 - JiuJiang Ingiant Technology Co.,Ltd - 100 Mbps / eje pasante / para la industria del petróleo
Anillo colector vía Ethernet - DHK242-60 - JiuJiang Ingiant Technology Co.,Ltd - 100 Mbps / eje pasante / para la industria del petróleo - imagen - 2
Anillo colector vía Ethernet - DHK242-60 - JiuJiang Ingiant Technology Co.,Ltd - 100 Mbps / eje pasante / para la industria del petróleo - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de JiuJiang Ingiant Technology Co.,Ltd

Características

Tipo
vía Ethernet, 100 Mbps
Estructura
eje pasante
Aplicaciones
para aplicaciones industriales, para aplicaciones marinas, para plataforma petrolífera, para dispositivos médicos, para robot submarino, para la industria del petróleo, para altas cargas
Material
de oro, de acero inoxidable, de plata, aluminio, de aleación de cobre, de metal plateado, de PTFE, de acero inoxidable 316
Otras características
de escoba multicerdas, con contactos de oro, IP65, de varias vías, a medida, IP67, de gran diámetro, montaje pendular, de alta eficacia, estanco, de corriente fuerte, robusto, anticorrosión, económico, para entorno difícil, modular, conductivo, antideflagrantes, 380 VAC/DC, ATEX, de alimentación eléctrica, de alta tensión, sin mantenimiento, para media tensión, para temperaturas extremas, de bajo mantenimiento
Tensión

440 V

Máx.: 15.000.000 V

Mín.: 15 V

Corriente primaria

50 A

Máx.: 500.000 A

Mín.: 0 A

Velocidad de rotación

100 rpm
(628 rad.min-1)

Máx.: 30.000 rpm
(188.496 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Número de contactos

48 unit

Máx.: 400 unit

Mín.: 1 unit

Diámetro interior

242 mm
(9,53 in)

Máx.: 1.000 mm
(39,37 in)

Mín.: 0 mm
(0 in)

Diámetro exterior

308 mm
(12,13 in)

Máx.: 5 mm

Mín.: 0 mm
(0 in)

Descripción

Descripción breve
Serie DHK242-60: anillo colector pasante con alabe interior de 242 mm para rotación continua 360°. Carcasa monobloque de aleación de aluminio; opciones de circuitos y protecciones configurables.

Especificaciones del orificio
  • Diámetro interior del orificio: 242 mm
  • Sistemas compatibles: sistemas electromecánicos giratorios que requieren un orificio de 242 mm


Parámetros de anillos de potencia
  • Corriente nominal por circuito (ejemplo): 20 A
  • Número máximo típico de circuitos de potencia (ejemplo): 48 circuitos


Parámetros de anillos de señal
  • Corriente nominal por circuito (ejemplo): 5 A
  • Número máximo típico de circuitos de señal (ejemplo): 96 circuitos


Función principal
Admite rotación continua de 360° para transmitir:
  • Energía eléctrica
  • Señales de control y datos


Aplicaciones típicas
  • Sistemas de control industrial automatizados
  • Sistemas de transmisión de energía automatizados
  • Robots de llenado y carga
  • Maquinaria automática y equipos de embalaje
  • Enrolladores de cable y mesas giratorias industriales
  • Robots y sensores de rotación
  • Equipos de visualización
  • Equipos médicos y farmacéuticos
  • Máquinas herramienta CNC y máquinas de marcado


Descripción del producto / Notas adicionales
El DHK242-60 es un anillo colector pasante de la serie de gran orificio interior DHK con carcasa de una pieza en aleación de aluminio. Dimensiones y opciones típicas: diámetro interior 242 mm, diámetro exterior ≈308 mm, número habitual de circuitos 60. Admite circuitos de señal (p. ej. 2 A) y distintos valores para circuitos de potencia (ej. 10 A, 15 A, 20 A, 30 A). Tensiones de uso indicadas: 24 V–380 V; personalizable hasta 1000 V. Nivel de protección personalizable (p. ej. hasta IP65/IP68).

Denominación del producto
Desglose típico del nombre: DH (anillo colector eléctrico) K (pasante) 242 (diámetro del orificio en mm) - 60 (número total de circuitos). Pueden añadirse identificadores para indicar longitud de cable, conectores o variantes de instalación.

Especificaciones técnicas
  • Número de circuitos: 60 (ejemplo)
  • Opciones de corriente nominal: 2 A, 5 A, 10 A, 15 A, 20 A
  • Tensión nominal: 0–240 VAC/VDC (ejemplos de la tabla técnica)
  • Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
  • Rigidez dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
  • Variación de resistencia de contacto dinámico: ≤10 mΩ
  • Material de contacto: metales preciosos
  • Material de carcasa: aleación de aluminio
  • Conectores: PTFE coloreado, longitud 500 mm ±20 mm
  • Velocidad de funcionamiento (general): 0–600 rpm (ej.: general 0–200 rpm; industrial 300–1000 rpm)
  • Vida útil (ejemplos): general ≈20 millones de revoluciones; industrial ≈60 millones de revoluciones
  • Temperatura de trabajo: -40 °C a +65 °C
  • Humedad de trabajo: ≤70%
  • Nivel de protección (ej./por defecto): IP54 (personalizable hasta IP65/IP68)
