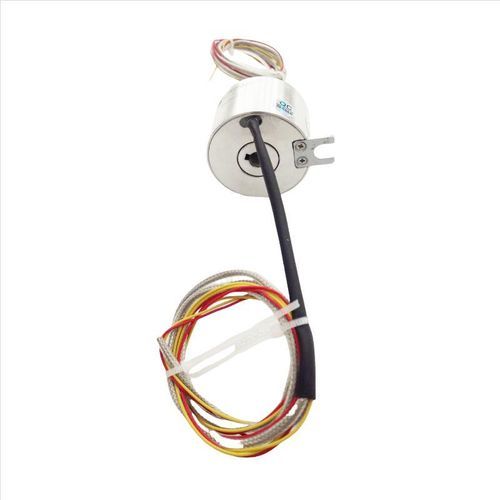

Anillo colector eléctrico DHK008-5

eje pasantecon centro huecopara aplicaciones industriales

Descripción breve

• Serie DHK: anillos colectores pasantes miniatura para transmitir señales, corrientes bajas/altas y tensiones a través de un orificio central
• Diseñados para permitir el paso de tuberías, cables, fluidos o ejes giratorios manteniendo la continuidad eléctrica
• Contacto multipunto mediante escobillas de metales preciosos para baja fricción y conexión estable
• Diámetro del orificio: 8 mm (modelo DHK008-5)
• Anillos chapados en oro y escobillas de aleación chapadas en oro; admite transmisión mixta de señal y potencia
• Totalmente personalizables (número de circuitos, corriente, tensión, material de carcasa, longitud de cable); sin stock estándar

Detalles del producto

• Serie: DHK mini orificio interior (anillos colectores pasantes)
• ID estándar: 3–500 mm; OD: 10–800 mm (tamaños a medida disponibles)
• Modelo DHK008-5: orificio de 8 mm para sistemas electromecánicos giratorios que requieren paso central
• Configuración típica: 8 anillos; ejemplo de corriente por anillo: 2 A (configurable)
• Carcasa estándar: aleación de aluminio; opciones: plásticos técnicos o acero inoxidable
• Se puede integrar con adaptadores de fibra óptica, rotativos para líquidos o adaptadores neumáticos para soluciones híbridas

Aplicaciones típicas

• Máquinas de enrollado y accionamientos rotativos
• Escáneres láser y sistemas de imagen
• Cámaras de inspección en tuberías y equipos de sondeo
• Montajes giratorios para exposiciones y displays
• Máquinas expendedoras y dispensadoras de alimentos
• Sistemas de inspección CCD y visión industrial
• Máquinas de ensamblaje automatizadas y mesas indexadoras
• Iluminación LED giratoria, máquinas de etiquetado y marcado
• Instrumentos de laboratorio y equipos de ensayo biológico
• Cualquier aplicación que requiera transmisión eléctrica/señal de 360° a través de un orificio central

Descripción del nombre del producto

• DH = serie de anillos colectores eléctricos
• K = instalación pasante (orificio interior)
• El valor numérico indica el diámetro del orificio (ej.: 008 = 8 mm)
• El sufijo indica el número total de circuitos (p. ej.: -5); identificadores adicionales pueden indicar longitud de cable, tipo de conector o variante de montaje
• La corriente nominal puede especificarse por circuito si se usan circuitos heterogéneos

Parámetros técnicos DHK008-5
Grados del producto:
General — Velocidad: 0–200 rpm — Vida: 20 millones de revoluciones
Industrial — Velocidad: 300–1000 rpm — Vida: 60 millones de revoluciones

Parámetros técnicos:

• Número de anillos: 8 (ejemplo)
• Temperatura de trabajo: -40°C a +65°C
• Opciones de corriente nominal: 2 A, 5 A, 10 A, 15 A, 20 A (seleccionable)
• Humedad de trabajo: ≤70%
• Tensión nominal: 0–240 VAC/VDC
• Grado de protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia de aislamiento eléctrico: 1500 VAC @ 50 Hz, 60 s
• Material de contacto eléctrico: metales preciosos (chapado en oro)
• Cambio dinámico de resistencia de contacto: ≤10 mΩ
• Carcasa: aleación de aluminio (opciones: plásticos técnicos, acero inoxidable)
• Cables: Teflón coloreado; longitud estándar 500 mm ±20 mm
• Velocidad de trabajo: general 0–600 rpm; industrial hasta 1000 rpm
• Personalización: número de circuitos, corrientes, tensiones, material de carcasa e integración híbrida disponible

Especificaciones técnicas

• Modelo: DHK008-5
• Diámetro del orificio: 8 mm
• Número de anillos: 8 (ejemplo)
• Opciones de corriente nominal: 2–20 A por anillo
• Tensión nominal: 0–240 VAC/VDC
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia de aislamiento eléctrico: 1500 VAC @ 50 Hz, 60 s
• Material de contacto: anillos chapados en oro y escobillas de aleación chapadas en oro
• Cambio de resistencia dinámica: ≤10 mΩ
• Temperatura de funcionamiento: -40°C a +65°C
• Clase de protección: IP54
• Carcasa: aleación de aluminio (opciones bajo pedido)
• Longitud de cable: 500 mm ±20 mm
• Opciones de personalización: circuitos, corrientes, tensiones, material de carcasa, integración fibra/líquido/neumática
