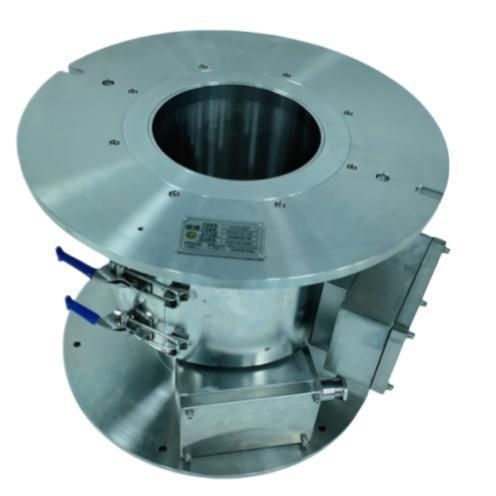

Anillo colector para la industria del petróleo HDC15-29

industrialpara altas cargasde acero inoxidable 304

Descripción breve
También conocido como anillo colector antiexplosión, este producto es un componente conductor especial desarrollado para entornos explosivos de alto riesgo que contienen gas, polvo de carbón, vapores químicos inflamables, polvo combustible y otros medios peligrosos. Su función principal es transmitir energía eléctrica y señales de control de forma estable y segura desde las partes estacionarias a los componentes giratorios durante una rotación continua de 360° a la vez que aísla completamente las chispas eléctricas generadas por la fricción rotativa para eliminar riesgos de explosión.

Principio de funcionamiento

• Principio de transmisión de potencia: Estructura dividida en estator (estacionario) y rotor (rotatorio). Escobillas de metal noble contactan las anillas conductoras para mantener una conexión eléctrica estable durante la rotación continua 360° hacia adelante y atrás, previniendo torsión de cables, enrollamiento, rotura de conductores y daños en el aislamiento.
• Lógica de seguridad antiexplosión: Los microarcos eléctricos generados durante el contacto por fricción quedan completamente encerrados dentro de una carcasa antiexplosión sellada de alta resistencia. Las prensaestopas antiexplosión emparejadas impiden la entrada de gas y polvo externos, evitando que arcos internos inflamen mezclas explosivas externas y evitando que medios peligrosos entren en la cavidad.

Puntos críticos al usar anillos colectores ordinarios en zonas peligrosas de mina

• Riesgo de explosión extremadamente alto: Las chispas expuestas de los anillos ordinarios pueden encender mezclas de gas/polvo de carbón en minas.
• Daños frecuentes de cables: Las rotaciones recíprocas repetidas provocan fatiga por torsión de los cables, rotura de conductores y grietas en el aislamiento, causando paradas y pérdidas de producción.
• Propensos a fallos en ambientes corrosivos subterráneos: El polvo, el vapor de agua y la salpicadura de sal aceleran la corrosión y la oxidación de los contactos, provocando conductividad inestable e interrupciones de energía.
• Rendimiento conductor inestable bajo operación prolongada de alta carga: Baja resistencia al desgaste, grandes fluctuaciones de resistencia dinámica, generación de calor y arcos intensificados causan riesgo de fuga eléctrica y envejecimiento del aislamiento.

Ventajas técnicas principales del modelo HDC15-29

• Estructura antillama profesional adecuada para zonas peligrosas de minas de carbón, con cavidad antiexplosión totalmente sellada y prensaestopas antiexplosión.
• Rotación libre 360° mediante estator/rotor partido montado en el centro de rotación del tambor para eliminar daños por torsión de cables.
• Carcasa de acero inoxidable 304 y protección contra polvo/salpicaduras IP56 para alta resistencia a la corrosión y la humedad.
• Conjunto de contactos de metal noble que ofrece conductividad estable de baja resistencia; fluctuación de resistencia dinámica ≤5 mΩ, resistencia dieléctrica 2000 V CA durante 60 s, resistencia de aislamiento ≥500 MΩ, apto para operación continua en carga pesada.
• Amplio rango de temperatura de funcionamiento -40°C a +85°C con componentes probados para envejecimiento por temperaturas extremas.
• Diseño estándar de cableado partido para instalación y mantenimiento convenientes; cavidades de cableado independientes para estator y rotor, montaje con brida estándar y bornes TB2510 con marcados claros de circuito.
• Diseño ecológico sin amianto para cumplir normas de control ambiental de minas y ampliar la vida útil del equipo.

Principales campos de aplicación

• Minas de carbón y metálicas: tambores de cable subterráneos, cabrestantes rotativos en cantera, equipos mineros rotativos, ascensores de mina, equipos de supervisión rotativos subterráneos (modelo representativo: HDC15-29).
• Industria petrolera y química: plataformas offshore, reactores agitadores antiexplosión, equipos de transporte rotativos antiexplosión, mecanismos de inspección rotativos para oleoductos y gasoductos.
• Industrias con riesgo de explosión por polvo: maquinaria de limpieza de granos, equipos rotativos de cemento, maquinaria de envasado antiexplosión para polvos.
• Otros escenarios de alto riesgo: equipos de recubrimiento antiexplosión, maquinaria rotativa metalúrgica de alta temperatura, equipos rotativos en almacenes de almacenamiento inflamable/explosivo.

Diferencias entre anillos colectores antiexplosión y anillos colectores ordinarios

• Normas de seguridad: Los anillos antiexplosión requieren certificación Ex; los anillos ordinarios no y no son aptos para zonas peligrosas.
• Estructura de la carcasa: Las unidades antiexplosión usan cavidades ignífugas selladas de alta resistencia en acero inoxidable; las unidades ordinarias usan carcasas de acero al carbono fino o plástico sin capacidad de sellado antiexplosión.
• Contactos conductores: Los anillos antiexplosión usan pares de fricción de metal noble de baja chispa; los anillos ordinarios usan aleaciones comunes que generan chispas continuas.
• Grado de protección: Los modelos antiexplosión tienen un mínimo IP54, los modelos para mina alcanzan IP56; los anillos ordinarios suelen tener IP20–IP44.
• Entornos aplicables: Los anillos antiexplosión están diseñados para gas, polvo, corrosión y grandes variaciones de temperatura; los anillos ordinarios son para talleres limpios no explosivos.

Especificaciones técnicas

• Modelo: HDC15-29
• Categoría / Indicadores principales: Anillo colector antiexplosión para aplicaciones mineras
• Especificaciones básicas: 20 circuitos; corriente nominal 10 A por circuito; tensión nominal 380/440 V CA; velocidad de rotación aplicable 0–50 rpm
• Seguridad eléctrica: Resistencia de aislamiento ≥500 MΩ; tensión de resistencia 2000 V CA durante 60 segundos; fluctuación de resistencia dinámica ≤5 mΩ
• Protección y materiales: Grado de protección IP56; carcasa en acero inoxidable 304; contactos conductores en metal noble
• Resistencia ambiental: Rango de temperatura de funcionamiento –40°C a +85°C; humedad ambiente <70%
• Accesorios antiexplosión: 2 juegos de prensaestopas M32×1.5; compatible con cables de diámetro exterior ≤24 mm
• Características adicionales: Sin amianto; cavidad de cableado antiexplosión partida; montaje con brida estándar; certificación antiexplosión para minas
• Referencias de instalación: Diámetro del círculo de referencia de montaje con brida 500 ±0.1 mm; diámetro exterior de montaje 550 mm; bornes TB2510 estandarizados con marcados claros de circuito
