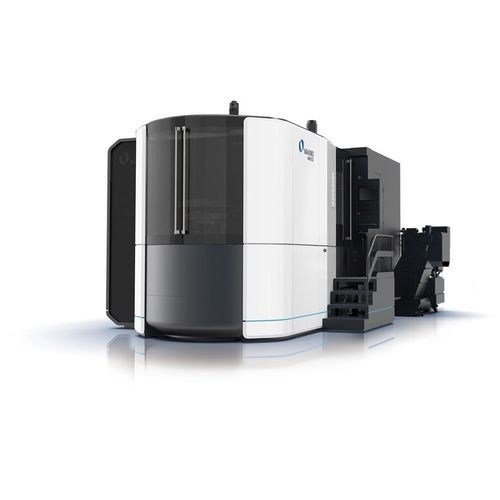

Centro de mecanizado CNC 5 ejes a900Z

horizontal60 herramientasde accionamiento directo

Descripción general
El Makino a900Z es un centro de mecanizado horizontal 5 ejes con un quinto eje tipo Z integrado de fábrica, diseñado para mecanizar geometrías complejas con menos montajes. Admite piezas de gran tamaño hasta Φ1250×1000 mm y una carga máxima de palé de 1200 kg, ofreciendo alta capacidad de arranque de viruta sobre una bancada nivelada a tres puntos y elevada rigidez.

Detalles del producto
La cinemática de la máquina minimiza las longitudes de ruta de fuerzas a través del husillo y la pieza, transfiriendo de forma eficiente las cargas de corte a la bancada de tres puntos. Esta disposición maximiza las tasas de arranque de material y alarga la vida útil de las herramientas gracias a la alta rigidez del sistema, apoyada en la plataforma probada de la serie nx.

Características clave

• Quinto eje tipo Z integrado de fábrica (capacidad 5 ejes)
• Diseñado para reducir los montajes de sujeción en geometrías complejas
• Diseño cinemático que minimiza las longitudes de ruta de fuerza husillo/pieza
• Bancada nivelada a tres puntos para transferir eficazmente las cargas de corte y fuerzas reactivas
• Alta rigidez del sistema para maximizar la tasa de arranque de material y la vida útil de las herramientas consumibles
• Basado en la probada plataforma HMC 4 ejes de la serie nx

Especificaciones técnicas

• Marca: Makino
• Modelo: a900Z
• Categoría: Centro de mecanizado horizontal 5 ejes
• Tamaño máximo de pieza: Φ1250 × 1000 mm
• Carga máxima de palé: 1200 kg
• Tamaño de palé: 800 × 800 mm
• Recorridos (X/Y/Z): 1400 / 1200 / 1185–1265 mm
• Ejes B/C: B 360° / C 180°
• Husillo: BT50 (opción HSK-A100)
• Velocidad de husillo: 20–10000 min⁻¹ (opciones 8000, 15000)
• Avance rápido (X/Y/Z): 60000 mm/min
• Magazine de herramientas: 60 herramientas (opción 185)
• Longitud/diámetro máx. herramienta: 900 mm / hasta 356 mm
