Centro de mecanizado CNC 5 ejes MCD1516-5XA
horizontal60 herramientas120 herramientas

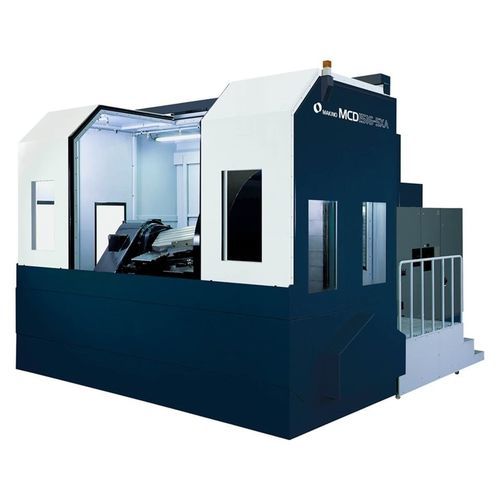

Centro de mecanizado CNC 5 ejes - MCD1516-5XA - MAKINO Milling Machine - horizontal / 60 herramientas / 120 herramientas
Centro de mecanizado CNC 5 ejes - MCD1516-5XA - MAKINO Milling Machine - horizontal / 60 herramientas / 120 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
horizontal
Número de herramientas
30 herramientas, 60 herramientas, 120 herramientas
Aplicaciones
para hileras, para piezas de gran tamaño
Otras características
de alta velocidad
Carrera X

1.500 mm
(59,06 in)

Carrera Y

1.600 mm
(62,99 in)

Carrera Z

1.300 mm
(51,18 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Velocidad de avance del eje X

16.000 mm/min
(10,5 in/s)

Velocidad de avance del eje Y

16.000 mm/min
(10,5 in/s)

Velocidad de avance del eje Z

16.000 mm/min
(10,5 in/s)

Carga máxima de la mesa

5.060 lb
(2.295 kg)

Peso de la herramienta (máx.)

66 lb
(29,9 kg)

Descripción

Resumen del producto
Centro de mecanizado horizontal 5 ejes con estructura trunnion diseñado para el mecanizado eficiente de piezas grandes y geometrías complejas. Adecuado para piezas sobre paleta con reducción de operaciones de fijación.

Descripción detallada
Máquina de 5 ejes tipo trunnion con paleta de 1000 × 1000 mm y carga máxima por paleta hasta 2300 kg. Velocidad de husillo estándar 6000 min-1; disponible husillo de barra opcional con carrera de 300 mm y husillos RJ de alta velocidad (15000 / 18000 min-1). Las superficies de guiado de deslizamiento semi‑flotante mantienen la resistencia al deslizamiento constante independientemente de la carga de la pieza, reduciendo el juego. El estabilizador de columna es estándar para limitar cambios de actitud y estabilizar el mecanizado prolongado. La máquina está cerrada con protector anticontrol de salpicaduras y ofrece cámara con control de temperatura opcional para gestión térmica.

Características principales
  • Estructura trunnion que permite mecanizado 5 ejes eficiente de piezas grandes
  • Husillo estándar 6000 min-1; husillo de barra (carrera 300 mm) y husillo RJ de alta velocidad (15000 / 18000 min-1) opcionales
  • Guiados semi‑flotantes para estabilizar la resistencia al deslizamiento y reducir el juego
  • Estabilizador de columna estándar para mantener la precisión en ciclos largos
  • Protector integral anticontaminación y cámara con control de temperatura opcional para control térmico


Especificaciones principales (extracto)
  • Modelo: MCD1516-5XA
  • Estructura: Centro de mecanizado horizontal 5 ejes tipo trunnion
  • Tamaño de paleta: 1000 × 1000 mm
  • Recorridos de ejes: X 1500 mm / Y 1600 mm / Z 1300 mm
  • Rango ejes giratorios: A 115° (−100 a +15°) / B 360°
  • Velocidad de husillo: 10–6000 min-1 (opciones: 4000, 8000, 15000, 18000 min-1)
  • Extremo de husillo: cono 7/24 #50 (opción: HSK-A100)
  • Tamaño máximo pieza: Φ2000 × SR1530 mm (con limitaciones)
  • Carga máxima paleta: 2300 kg
  • Capacidad de herramienta: 30 herramientas estándar (opciones: 60, 99, 120)
  • Longitud máxima herramienta: 750 mm
  • Diámetro máximo herramienta: 125 / 300 mm (sin restricción / con restricción)
  • Masa máxima herramienta: 30 kg
  • Avance rápido/corte: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
