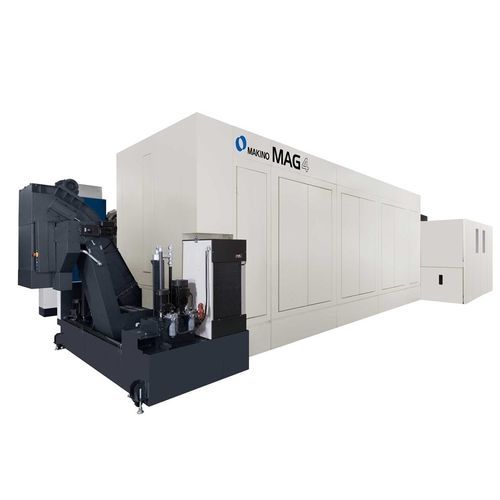

Centro de mecanizado CNC 5 ejes MAG4

horizontalpara aluminio120 herramientas

Resumen del producto
El MAG4, centro de mecanizado horizontal 5 ejes, está diseñado para el mecanizado aeronáutico de alta productividad de piezas monolíticas de aluminio complejas y de gran tamaño. Ofrece recorridos X e Y ampliados y un palet de mayor tamaño frente a los modelos MAG3, proporcionando acceso en cinco caras para componentes estructurales de gran formato como costillas de ala. El MAG4 integra un husillo de 33.000 rpm y 130 kW con aceleración rápida y refrigeración a través del husillo para maximizar la eliminación de material.

Características clave

• Husillo de 33.000 rpm combinado con 130 kW para altas tasas de eliminación de material.
• Recorridos X e Y ampliados y palet de mayor tamaño para mecanizado de grandes estructuras aeronáuticas.
• Diseño compacto del husillo y punto de pivote corto para excelente accesibilidad en cinco caras y menos montajes.
• Altas velocidades de avance rápido y de corte para maximizar el tiempo de husillo en corte.
• Capacidad de refrigeración a través del husillo con soporte de alta presión para corte de alto rendimiento.
• Cambiador automático de herramientas (ATC) con opciones de alta capacidad (120 estándar, 180 opcional).

Compatibilidad / Integración
Compatible con los sistemas automáticos de transferencia y almacenamiento de palets Makino MMC2. El MAG4 puede configurarse para operación prolongada sin supervisión e integrarse en flujos de producción aeronáuticos de alta productividad, soportando la automatización de palets y la producción programada en modo lights-out.

Especificaciones técnicas

• Palet: 3.500 x 2.000 mm (137,8" x 78,7").
• Recorrido (métrico): X: 4.000 mm, Y: 2.200 mm, Z: 800 mm.
• Recorrido (imperial): X: 157,5", Y: 86,6", Z: 31,5".
• Eje A: ±110°.
• Eje C: 360°.
• Velocidad y potencia de husillo: 33.000 rpm – 130 kW (174 HP).
• Desplazamiento rápido (métrico): X: 62,7 m/min, Y: 50,0 m/min, Z: 60,0 m/min.
• Desplazamiento rápido (imperial): X: 2.468 ipm, Y: 1.968 ipm, Z: 2.362 ipm.
• Avance de corte (métrico): 50,0 m/min.
• Avance de corte (imperial): 1.968 ipm.
• Pieza máxima (métrico): 4.000 x 2.000 x 700 mm.
• Pieza máxima (imperial): 157,5" x 78,7" x 27,6".
• Carga máxima: 4.000 kg (8.818 lbs).
• Capacidad ATC: 120 (opcionalmente 180).
• Diámetro máximo de herramienta: 100 mm (3,9").
• Peso máximo de herramienta: 8 kg (17,6 lbs).
• Capacidad ATC opcional: Sí.
• Refrigeración a través del husillo: 1,5 MPa (217 psi).
