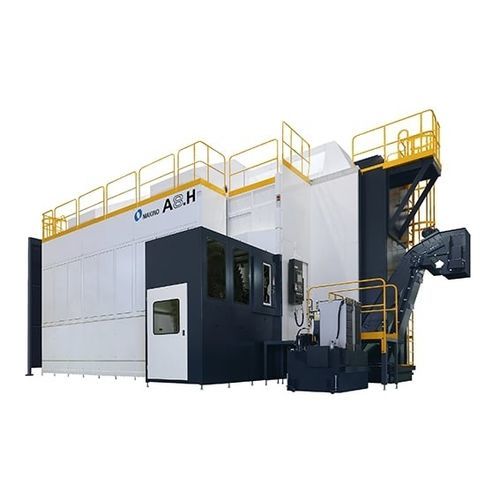

Centro de mecanizado CNC 5 ejes MAG A8.H

horizontalpara aluminio120 herramientas

Descripción general
El MAG A8.H es un centro de mecanizado horizontal 5 ejes diseñado para el mecanizado aeroespacial de alta productividad de piezas monolíticas grandes y complejas en aluminio. Frente a los equipos MAG de menor tamaño, ofrece recorridos y palé mayores e integra un husillo de alta velocidad de 33.000 rpm y 130 kW junto con movimientos rápidos de ejes para maximizar la eliminación de material. Está preparado para operación prolongada sin vigilancia cuando se integra con sistemas automáticos de transferencia y almacenamiento de palés.

Principales características

• Destinado al mecanizado aeroespacial de grandes piezas monolíticas en aluminio
• Husillo 33.000 rpm, 130 kW para altas tasas de arranque de viruta
• Recorridos y palé mayores que los modelos MAG más pequeños
• Elevadas velocidades de desplazamiento y avance para maximizar el tiempo de corte efectivo
• Husillo compacto y punto de pivote corto para accesibilidad en cinco caras, minimizando montajes y variaciones de proceso
• Compatible con sistemas automáticos de transferencia y almacenamiento de palés para operación prolongada sin vigilancia

Especificaciones técnicas (seleccionadas)

• Eje A: 220° (-110° ~ +110°)
• Eje C: 360°
• Velocidad del husillo: 33.000 rpm
• Potencia del husillo: 130 kW
• Traslación rápida (X, Y, Z): 65.000 mm/min (5.560 IPM)
• Avance de corte (X, Y, Z): 65.000 mm/min (5.560 IPM)
• Tamaño del palé: 8.000 × 2.300 mm (315.0 in × 90.6 in)
• Recorridos X × Y × Z: 8.200 mm × 2.500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
• Pieza máxima: 8.000 mm × 2.500 mm × 500 mm (con limitaciones)
• Carga máxima: 5.000 kg (11.000 lbs)
• Capacidad ATC: 120 herramientas
• Tiempo herramienta-a-herramienta: 13 s
• Tiempo chip-a-chip: 20 s
• Longitud máxima de herramienta (HSK): 305 mm (12.0 in)
• Diámetro máximo de herramienta: 100 mm (3.9 in)
• Peso máximo de herramienta: 8 kg (17.6 lbs)
