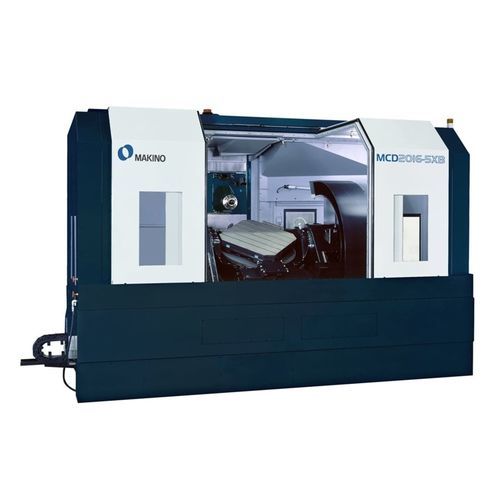

Centro de mecanizado CNC 5 ejes MCD2016-5XB

horizontal60 herramientas120 herramientas

Visión general
El MCD2016-5XB es un centro de mecanizado horizontal de 5 ejes diseñado para el indexado multifaz y el mecanizado simultáneo en 5 ejes de piezas de gran tamaño.

Resumen
El MCD2016-5XB integra indexado multifaz y control simultáneo de 5 ejes para mecanizado de alta velocidad y alta precisión de componentes grandes. Se suministra de serie con un husillo de 6,000 rpm para trabajos pesados en piezas de hasta 2,3 m de diámetro y una carga útil de hasta 2,000 kg. La máquina emplea retroalimentación de escala de 0,1 µm y medidas de estabilidad térmica, incluyendo el Makino Thermal Stabilizer (estándar) y una Thermal Chamber opcional, para mantener la precisión durante ciclos continuos prolongados. Los ejes A y B ofrecen indexado de 0,0001 grados para mecanizado multifaz preciso y operaciones simultáneas en 5 ejes.

Especificaciones técnicas (métrico)
Pallet: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• Eje A: -110° a +20°
• Eje B: +/-225°
• Eje C: Ninguno
• RPM husillo: 6,000 rpm (4K, 8K, 15K, 18K opcionales)
• Desplazamiento rápido: 16,000 mm/min
• Avance de corte: 16,000 mm/min
• Pieza máxima: 1100 mm x 2000 mm x 640 mm (con limitaciones)
• Carga máxima: 2,000 kg
• Capacidad ATC: 30 (60, 99, 120 opcionales)
• Herramienta a herramienta: 18 seg
• Diámetro máximo de herramienta: 300 mm
• Peso máximo de herramienta: 30 kg

Especificaciones técnicas (imperial)
Pallet: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• Eje A: -115° a +20°
• Eje B: +/-225°
• Eje C: Ninguno
• RPM husillo: 6,000 rpm (4K, 8K, 15K, 18K opcionales)
• Desplazamiento rápido: 630 IPM
• Avance de corte: 630 IPM
• Pieza máxima: 43.3" x 78.7" x 25.2" (con limitaciones)
• Carga máxima: 4,400 lbs
• Capacidad ATC: 30 (60, 99, 120 opcionales)
• Herramienta a herramienta: 18 seg
• Diámetro máximo de herramienta: 11.8"
• Peso máximo de herramienta: 66.1 lbs

Especificaciones técnicas

• Modelo: MCD2016-5XB
• Tipo de máquina: Centro de mecanizado horizontal 5 ejes
• Husillo estándar: 6,000 rpm (opcional 4K, 8K, 15K, 18K)
• Retroalimentación de escala: 0,1 µm
• Control térmico: Makino Thermal Stabilizer (estándar) y Thermal Chamber (opcional)
• Precisión de indexado de ejes: indexado de 0,0001 grados en ejes A y B
• Capacidad de pieza: hasta 2,3 m de diámetro y carga útil hasta 2,000 kg
• ATC: 30 herramientas estándar, opcionales 60/99/120
• Tiempo de cambio de herramienta: 18 segundos (herramienta a herramienta)
