Centro de mecanizado CNC 5 ejes MAG A8
horizontalpara aluminio120 herramientas

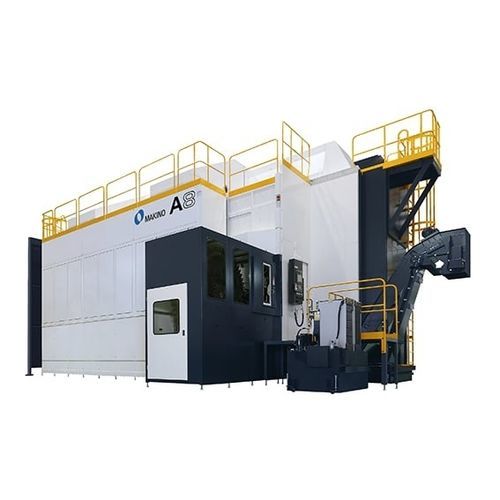

Centro de mecanizado CNC 5 ejes - MAG A8 - MAKINO Milling Machine - horizontal / para aluminio / 120 herramientas
Centro de mecanizado CNC 5 ejes - MAG A8 - MAKINO Milling Machine - horizontal / para aluminio / 120 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
horizontal
Material mecanizado
para aluminio
Número de herramientas
120 herramientas
Aplicaciones
para la industria aeroespacial, para piezas de gran tamaño
Otras características
de alta productividad, de alta potencia, de gran velocidad
Carrera X

8.200 mm
(322,83 in)

Carrera Y

2.200 mm
(86,61 in)

Carrera Z

650 mm
(25,59 in)

Velocidad de rotación

33.000 rpm
(207.345 rad.min-1)

Velocidad de avance del eje X

65.000 mm/min
(42,65 in/s)

Velocidad de avance del eje Y

65.000 mm/min
(42,65 in/s)

Velocidad de avance del eje Z

65.000 mm/min
(42,65 in/s)

Carga máxima de la mesa

5.000 kg
(11.023 lb)

Peso de la herramienta (máx.)

8 kg
(17,6 lb)

Tiempo de cambio de herramienta

13 s

Descripción

Resumen
El MAG A8, centro de mecanizado horizontal de 5 ejes, está diseñado para el mecanizado aeroespacial de alta productividad de piezas monolíticas grandes y complejas en aluminio. Con recorridos ampliados y un palé de gran tamaño, el MAG A8 combina un husillo de alta velocidad y alta potencia con elevadas velocidades de avance para maximizar la eliminación de material y reducir los tiempos de ciclo. La máquina puede integrarse con sistemas automáticos de transferencia y almacenamiento de palés para largos periodos de funcionamiento sin supervisión.

Características clave
  • Husillo de 33,000 rpm con 130 kW para altas tasas de eliminación de material
  • Gran palé (8,000 x 2,000 mm) y recorridos X/Y/Z ampliados para alojar monolitos aeroespaciales sobredimensionados
  • Diseño compacto del husillo y punto de pivote corto para accesibilidad en cinco caras, minimizando montajes
  • Integración opcional con sistemas automáticos de transferencia y almacenamiento de palés para producción prolongada sin supervisión
  • Altas velocidades de desplazamiento y de avance de corte (65,000 mm/min) para maximizar el tiempo de husillo en corte
  • Cambiador automático de herramientas de 120 posiciones (ATC) para soportar largas series de producción

Aplicaciones
  • Mecanizado aeroespacial de alta productividad de piezas monolíticas complejas en aluminio

Especificaciones técnicas
  • Palé: 8,000 x 2,000 mm
  • Recorridos X / Y / Z: X: 8,200 mm; Y: 2,200 mm; Z: 650 mm
  • Eje A: 220° (-110° a +110°)
  • Eje C: 360°
  • Velocidad del husillo: 33,000 rpm
  • Potencia del husillo: 130 kW
  • Desplazamiento rápido (X, Y, Z): 65,000 mm/min
  • Avance de corte (X, Y, Z): 65,000 mm/min
  • Pieza máxima: 8,000 mm x 2,200 mm x 500 mm (con limitaciones)
  • Carga máxima: 5,000 kg
  • Capacidad ATC: 120 herramientas
  • Tiempo herramienta a herramienta: 13 s
  • Tiempo viruta a viruta: 20 s
  • Longitud máxima herramienta (HSK): 305 mm
  • Diámetro máximo herramienta: 100 mm
  • Peso máximo herramienta: 8 kg
