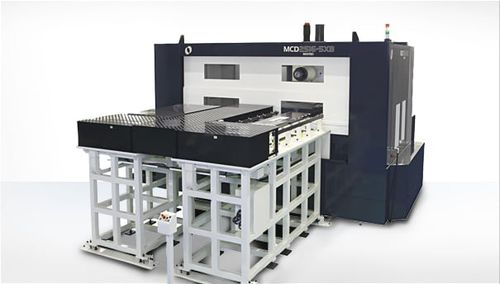

Centro de mecanizado CNC 5 ejes MCD2516-5XB

horizontal60 herramientas120 herramientas

Resumen del producto
El MCD2516-5XB es un centro de mecanizado horizontal 5 ejes diseñado para indexado multifaz y mecanizado simultáneo en 5 ejes de piezas grandes y complejas para las industrias aeroespacial e industrial. Combina sujeción de gran capacidad con retroalimentación de alta precisión y sistemas de estabilidad térmica para una producción repetible y precisa.

Características clave

• Husillo estándar a 6.000 rpm, con opciones de husillos de mayor velocidad para aplicaciones específicas.
• Capacidad para piezas grandes hasta 2.700 × 1.600 mm y cargas útiles alrededor de 2.000 kg (≈4.400 lb), según configuración.
• Retroalimentación por escala de 0,1 µm para posicionamiento de alta precisión.
• Sistemas de estabilidad térmica, incluido Makino Thermal Stabilizer; cámara térmica opcional para control estricto de temperatura.
• Ejes A y B con indexado de 0,0001° para mecanizado multifaz de alta precisión y control 5 ejes simultáneo.
• Capacidad de indexado multifaz para el mecanizado eficiente de piezas grandes y asimétricas.
• Cargador de herramientas estándar 30 posiciones (opciones: 60, 99, 120).

Dimensiones / capacidad (valores selectos)
Placa: 1800 × 1000 mm
Recorridos: X 2500 mm, Y 1600 mm, Z 1300 mm
Pieza máxima (ejemplo): hasta 2700 × 1600 mm R (dependiente de la geometría; algunas configuraciones muestran límites como 2400 × 1100 × 790 mm)
Carga máxima: ≈2000 kg (≈4.400 lb)

Notas

• Desplazamiento rápido (métrico): 16.000 mm/min.
• Avance de corte (valores en ficha): 630 in/min (listado en imperial).
• Diámetro máximo de herramienta (listado imperial): 11,81".

Especificaciones técnicas

• Modelo: MCD2516-5XB
• Tipo: centro de mecanizado horizontal 5 ejes
• Velocidad de husillo: 6.000 rpm (estándar)
• Tamaño de placa: 1800 × 1000 mm
• Recorridos: X 2500 mm; Y 1600 mm; Z 1300 mm
• A-eje: 130° (–110° a +20°)
• B-eje: ±225°
• Cargador de herramientas: 30 (opciones: 60, 99, 120)
• Retroalimentación & precisión: retroalimentación por escala 0,1 µm; indexado A/B 0,0001°
• Medidas térmicas: Makino Thermal Stabilizer; cámara térmica opcional
