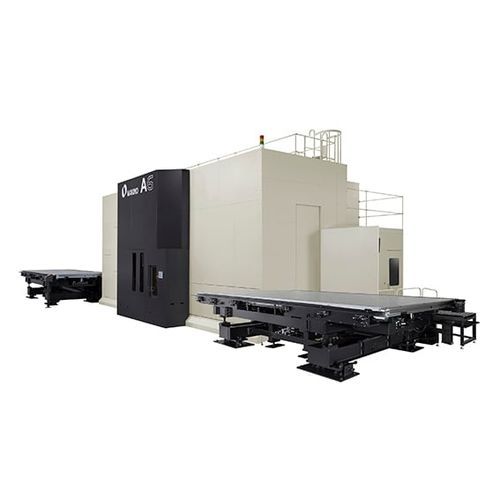

Centro de mecanizado CNC 5 ejes MAG A6

horizontalpara aluminio120 herramientas

Descripción general
El centro de mecanizado horizontal 5 ejes MAG A6 está diseñado específicamente para el mecanizado aeronáutico de alta productividad de piezas monolíticas de aluminio grandes y complejas. Con recorridos y tamaño de palé mayores que las máquinas más pequeñas de la familia MAG, el MAG A6 integra un husillo de alta velocidad y alta potencia y movimientos rápidos de la máquina para maximizar las capacidades de arranque de viruta.

Características principales

• Diseñado para el mecanizado aeronáutico de piezas monolíticas de aluminio grandes y complejas
• Husillo 33.000 rpm – 130 kW para elevadas tasas de arranque de viruta
• Husillo compacto y punto de pivote corto para acceso a cinco caras de la pieza y minimizar montajes y variaciones de proceso
• Puede integrarse con un sistema automático de transferencia y almacenamiento de palés para operación prolongada sin supervisión

Especificaciones técnicas (Métricas)
Eje A: 220° (-110° ~ +110°)
Eje C: 360°
RPM del husillo: 33,000 rpm
Desplazamiento rápido: 65,000 mm/min (X, Y, Z)
Velocidad de corte: 65,000 mm/min (X, Y, Z)
Pieza máxima: 6,000 mm x 2,200 mm x 500 mm (con limitaciones)
Carga máxima: 5,000 kg
Capacidad ATC: 120
Herramienta a herramienta: 13 seg
Viruta a viruta: 20 seg
Longitud máxima de herramienta HSK: 305 mm
Diámetro máximo de herramienta: 100 mm
Peso máximo de herramienta: 8 kg

Especificaciones técnicas (Imperiales)
Palé: 236.0" x 78.7"
Ejes (recorridos ejemplo): X: 244.1" Y: 86.6" Z: 25.6"
Eje A: 220° (-110° ~ +110°)
Eje C: 360°
RPM del husillo: 33,000 rpm
Desplazamiento rápido: 5,560 IPM (X, Y, Z)
Velocidad de corte: 5,560 IPM (X, Y, Z)
Pieza máxima: 236" x 86.6" x 19.7" (con limitaciones)
Carga máxima: 11,000 lbs
Capacidad ATC: 120
Herramienta a herramienta: 13 seg
Viruta a viruta: 20 seg
Longitud máxima de herramienta HSK: 12.0"
Diámetro máximo de herramienta: 3.9"
Peso máximo de herramienta: 17.6 lbs

Notas
La plataforma de la máquina está diseñada para proporcionar capacidad de contorneado de precisión rápida mientras maximiza el porcentaje de tiempo de husillo en corte. La serie MAG enfatiza la alta velocidad y potencia del husillo combinadas con una dinámica de la máquina adecuada para aplicaciones aeronáuticas de piezas grandes y alto arranque de viruta.
