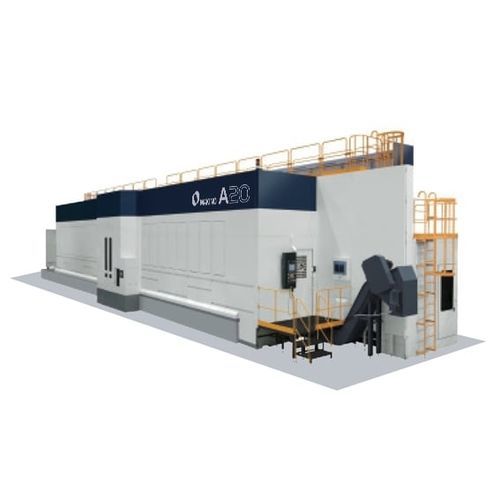

Centro de mecanizado CNC 5 ejes MAG A12-MAG A20.H

horizontalpara aluminio120 herramientas

Visión general
El MAG A12‑MAG A20.H es un centro de mecanizado horizontal 5 ejes diseñado para el mecanizado aeroespacial de alta productividad de grandes piezas monolíticas de aluminio complejas. Ofrece recorridos ampliados y gran capacidad de palet en comparación con modelos MAG más pequeños, combinando un husillo de alta velocidad y potencia con una dinámica de ejes rápida para maximizar la capacidad de arranque de viruta.

Características principales

• Husillo 33.000 rpm con 130 kW para altas tasas de arranque de material
• Recorridos X/Y/Z ampliados y gran tamaño de palet para mecanizado de grandes componentes aeroespaciales
• Husillo compacto y punto de pivote corto para accesibilidad en cinco caras y reducción de montajes
• Altas velocidades de desplazamiento y avances de corte para maximizar el tiempo de husillo en corte
• Preparado para automatización: integración con sistemas automáticos de transferencia y almacenamiento de palets para operación prolongada sin vigilancia (opciones disponibles)

Especificaciones técnicas

• Palet: Hasta 20.000 x 2.300 mm
• Recorridos X/Y/Z: Hasta 20.200 / 2.500 / 650 mm
• Eje A: 220° (-110° a +110°)
• Eje C: 360°
• Velocidad de husillo: 33.000 rpm
• Potencia de husillo: 130 kW
• Desplazamiento rápido (X/Y/Z): 65.000 mm/min
• Avance de corte (X/Y/Z): 65.000 mm/min
• Volumen máximo de pieza: Hasta 20.000 x 2.300 x 500 mm (con limitaciones)
• Carga máxima: Hasta 10.500 kg
• Capacidad ATC: 120 herramientas
• Herramienta a herramienta: 13 s
• Chip-to-chip: 20 s
• Longitud máxima herramienta (HSK): 305 mm
• Diámetro máximo herramienta: 100 mm
• Peso máximo herramienta: 8 kg

Notas relacionadas
La plataforma MAG A Series se centra en el contorneado de precisión rápido, combinando velocidad y potencia de husillo con alta dinámica de ejes para maximizar el tiempo productivo de corte y reducir montajes y variaciones de proceso.

Especificaciones (resumen)

• Dimensiones de palet: Hasta 20.000 x 2.300 mm
• Recorridos ejes: X hasta 20.200 mm; Y hasta 2.500 mm; Z hasta 650 mm
• Recorrido eje A: 220° (-110° a +110°)
• Recorrido eje C: 360°
• Husillo: 33.000 rpm, 130 kW
• Desplazamiento rápido / avance de corte: 65.000 mm/min (X/Y/Z)
• Volumen pieza: Hasta 20.000 x 2.300 x 500 mm
• Carga máxima: 10.500 kg
• Capacidad ATC: 120 herramientas; herramienta-a-herramienta 13 s; chip-to-chip 20 s
• Longitud máxima herramienta (HSK): 305 mm; diámetro: 100 mm; peso: 8 kg
