Centro de mecanizado CNC 5 ejes MCD2016-5XA
horizontal60 herramientas120 herramientas

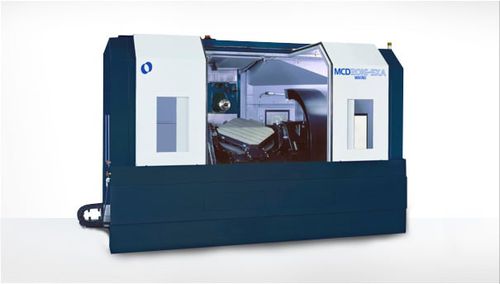

Centro de mecanizado CNC 5 ejes - MCD2016-5XA - MAKINO Milling Machine - horizontal / 60 herramientas / 120 herramientas
Centro de mecanizado CNC 5 ejes - MCD2016-5XA - MAKINO Milling Machine - horizontal / 60 herramientas / 120 herramientas
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
horizontal
Número de herramientas
30 herramientas, 60 herramientas, 120 herramientas
Aplicaciones
para hileras, para piezas de gran tamaño, para mecanizado pesado
Otras características
de alta velocidad
Carrera X

2.000 mm
(78,74 in)

Carrera Y

1.600 mm
(62,99 in)

Carrera Z

1.300 mm
(51,18 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Velocidad de avance del eje X

16.000 mm/min
(10,5 in/s)

Velocidad de avance del eje Y

16.000 mm/min
(10,5 in/s)

Velocidad de avance del eje Z

16.000 mm/min
(10,5 in/s)

Carga máxima de la mesa

5.060 lb
(2.295 kg)

Descripción

Descripción general
Diseñado para el mecanizado de moldes en 5 ejes, el centro de mecanizado horizontal MCD2016-5XA ofrece indexado multifaz y control simultáneo de 5 ejes para fabricación de moldes a alta velocidad y gran precisión. El husillo estándar de 6.000 rpm y la estructura para trabajo pesado permiten mecanizar piezas de hasta ø2000 mm y 5.060 lbs (≈ 2,3 toneladas).

Resumen técnico
  • Alta precisión de retroalimentación y estabilidad térmica: retroalimentación de escala 0,1 µm con Makino Thermal Stabilizer de serie; Thermal Chamber disponible como opción.
  • Ejes A y B: indexado de 0,0001° para mecanizado multifaz preciso y control simultáneo de 5 ejes.
  • Diseñado para mecanizado pesado e indexado multifaz de piezas grandes de moldes.

Especificaciones clave (tabla)
Palé: 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm
Eje A: 115° (-100° a +15°)
Eje B: 360°
Eje C: Ninguno
RPM del husillo: 6.000 rpm
Desplazamiento rápido: 16.000 mm/min
Avance de corte: 630 in/min
Pieza máxima: ø2000 x 1520 mm R
Carga máxima: 5.060 lbs.
Capacidad ATC: 30 (60, 99, 120)
Diámetro máximo de herramienta: 11,81"

Características / especificaciones técnicas
  • Modelo: MCD2016-5XA
  • Tipo de máquina: Centro de mecanizado horizontal 5 ejes
  • Tamaño del palé: 1000 mm
  • Recorridos (X × Y × Z): 2000 mm × 1600 mm × 1300 mm
  • Recorrido eje A: 115° (-100° a +15°)
  • Recorrido eje B: 360°
  • Eje C: Ninguno
  • Velocidad del husillo: 6.000 rpm (estándar)
  • Desplazamiento rápido: 16.000 mm/min
  • Avance de corte: 630 in/min
  • Capacidad máxima de la pieza: ø2000 × 1520 mm R
  • Carga máxima: 5.060 lbs (≈ 2,3 toneladas)
  • Capacidad ATC: 30 herramientas (opciones: 60, 99, 120)
  • Diámetro máximo de herramienta: 11,81"
  • Resolución de retroalimentación: retroalimentación de escala 0,1 µm
  • Precisión de indexado: ejes A/B indexado 0,0001°
  • Estabilidad térmica: Makino Thermal Stabilizer de serie; Thermal Chamber opcional
  • Aplicación prevista: indexado multifaz y mecanizado simultáneo 5 ejes de grandes piezas de moldes
