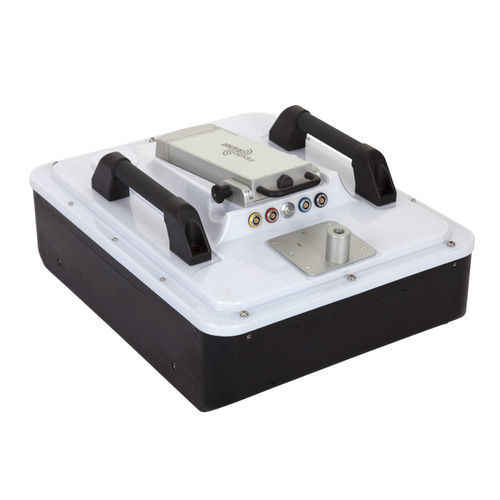

Antena generadora de campo radar CrossOver

IP65de banda anchamultibanda

Resumen
La serie CrossOver de ImpulseRadar es una familia de sistemas profesionales de Radar de Penetración del Suelo (GPR) diseñados para inspecciones subsuperficiales y relevos geofísicos. Disponible en tres modelos (CO4080, CO1760, CO730), la serie cubre seis frecuencias entre 70 y 800 MHz. Cada sistema integra una antena CrossOver verdadera de doble canal con electrónica de control integrada y un módulo GPS interno. La tecnología Real‑Time Sampling (RTS) mejora la penetración de profundidad y el ancho de banda frente a los diseños GPR convencionales. Los sistemas soportan control inalámbrico mediante tablet Android y se alimentan con una batería Li‑Ion 12V (autonomía típica hasta 9 horas, según modo). Las unidades pueden montarse en carros dedicados, tirarse con un arnés, transportarse a mano o desplazarse en vehículo a velocidades de relevado.

CO4080
Modelo compacto para inspección de alta resolución de infraestructuras urbanas, prospecciones arqueológicas, localización de servicios y evaluación de pavimentos.

• Frecuencias centrales: 400 MHz (LF) + 800 MHz (HF)
• Ventana temporal: 388 ns (LF) · 194 ns (HF)
• Dimensiones: 444×355×194 mm
• Peso: 6.35 kg
• Autonomía / Tiempo de funcionamiento: 7 h (dual) · 9 h (single)
• Consumo: 1.3 A (dual) · 1.0 A (single)
• Carro plegado: 870×540×370 mm · Carro en uso: 1010×540×1030 mm
• Peso carro: 12.8 kg · Ant.+display: 20 kg
• Ruedas: 4 × Ø315 mm

CO1760
Modelo intermedio que equilibra profundidad de investigación y resolución. Adecuado para inspección de carreteras y puentes, estudios geológicos y aplicaciones de frecuencias versátiles.

• Frecuencias centrales: 170 MHz (LF) + 600 MHz (HF)
• Ventana temporal: 1050 ns (LF) · 263 ns (HF)
• Dimensiones: 695×445×205 mm
• Peso: 9.5 kg
• Autonomía / Tiempo de funcionamiento: 7 h (dual) · 9 h (single)
• Consumo: 1.3 A (dual) · 1.0 A (single)
• Carro plegado: 920×640×390 mm · Carro en uso: 1100×640×1030 mm
• Peso carro: 15.3 kg · Ant.+display: 25.7 kg
• Ruedas: 4 × Ø315 mm

CO730
Modelo de mayor tamaño, diseñado para maximizar la penetración en profundidad. Ideal para sondeos geológicos profundos, prospección minera, inspección de hielo/nieve y estudios ambientales.

• Frecuencias centrales: 70 MHz (LF) + 300 MHz (HF)
• Ventana temporal: 2500 ns (LF) · 625 ns (HF)
• Dimensiones: 960×760×270 mm
• Peso: 20.2 kg
• Autonomía / Tiempo de funcionamiento: 6 h (dual) · 8 h (single)
• Consumo: 1.5 A (dual) · 1.2 A (single)
• Carro: — (pulling kit disponible)

Características técnicas comunes
Parámetros clave compartidos por CO4080, CO1760 y CO730:

• Tipo de antena: CrossOver doble canal
• Modos de activación de canal: CH-1 & CH-2 (ambos) · CH-1 (LF) · CH-2 (HF)
• SNR: >100 dB
• Bits efectivos: >16 bit
• Scans/s: >800
• Velocidad de relevado: >130 km/h @ 5 cm
• Ancho de banda: >120% fractional, −10 dB
• Modos de adquisición: Wheel · Time · Manual
• Posicionamiento: encoder de rueda + DGPS interno + GPS externo (NMEA 0183)
• Alimentación: 12V Li‑Ion recargable · 12V DC externo (opcional)
• Rango de temperatura de operación: −20° a +50°C
• Grado de protección: IP65
• Certificaciones: CE · FCC · IC
• Tablet recomendada: Samsung Galaxy Tab Active Pro o equivalente · Android ≥ 5.0 · 720×1280 px · 2.7 GB RAM

Accesorios

• Pulling Kit: varillas, arnés pectoral y cinturón de cintura diseñados para despliegue ergonómico en áreas confinadas o de difícil acceso.
• Push Cart: carro plegable para recogida eficiente de datos GPR 2D; disponible para CO4080 y CO1760; compatible con GPS RTK externo o estación total.
• Measuring Wheel: rueda odométrica Ø250 mm en plástico impreso, compatible con todos los modelos CrossOver; odómetro y cable alojados internamente.
• GPS Mounting Kit: accesorios y postes de montaje para receptor GPS externo en carro o unidad de antena.
• Skid Plate: placas de deslizamiento protectoras para carro y configuraciones de arrastre; piezas consumibles/repuestos.

Especificaciones técnicas

• Nombre de la serie: CrossOver series (ImpulseRadar)
• Modelos disponibles: CO4080, CO1760, CO730
• Cobertura de frecuencias: seis frecuencias entre 70–800 MHz según el modelo
• RTS: tecnología Real‑Time Sampling para mayor profundidad y ancho de banda
• GPS interno: módulo integrado para posicionamiento; soporta GPS externo vía NMEA 0183
• Adquisición de datos: modos wheel/time/manual; >800 scans/s
• Alimentación y autonomía: batería 12V Li‑Ion; tiempos de operación varían por modelo y modo (single/dual)
• Mecánica: dimensiones et pesos spécifiques par modèle détaillés ci‑dessus
• Medio ambiente y certificaciones: protección IP65; certificados CE, FCC, IC
• Aplicaciones típicas: inspecciones de infraestructuras, arqueología, localización de servicios, estudios geológicos y mineros, estudios sobre hielo/nieve, monitorización ambiental
