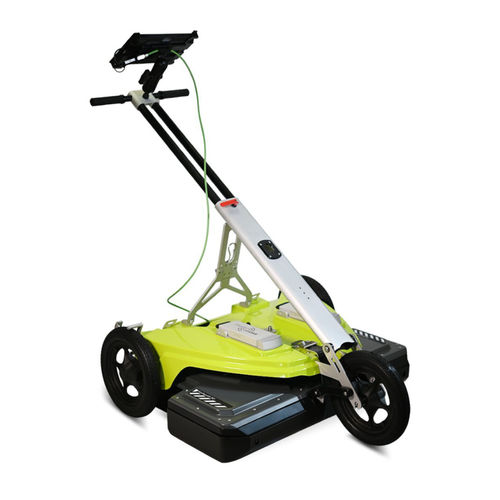

Georradar 3D PinPointR

compactode alta velocidadligero

Descripción general
ImpulseRadar PinPointR 3D incorpora la adquisición profesional GPR 3D en el flujo de trabajo sencillo de un georradar montado en carro convencional. Compacto, ligero y diseñado para operación por una sola persona, combina un array de antenas de 8 canales a 450 MHz con el flujo de trabajo dirigido por tablet ViewPoint 2 para facilitar la transición del sondeo 2D a la cartografía 3D del subsuelo.

Diseño y portabilidad
Con un peso de 25,4 kg (carro + antena), el sistema puede ser transportado y desplegado por un único operario. Plegado para transporte mide 870 × 540 × 370 mm; en uso (manillar levantado) 1010 × 540 × 1030 mm. El diseño compacto reduce la complejidad logística y permite el transporte en un vehículo convencional.

Flujo de trabajo
El sistema se maneja desde una tablet usando ViewPoint 2 para la configuración del estudio, la captura de datos y la visualización en campo. El flujo es: Transporte → Despliegue → Sondeo 3D → Procesamiento → Interpretación. PinPointR 3D encaja en un ecosistema que incluye Condor y Geolitix Plus/Ultra para post-procesamiento e interpretación.

Beneficios

• Adquisición GPR 3D profesional integrada en un flujo de trabajo de carro conocido, reduciendo el tiempo de formación.
• Ergonomía de carro convencional que simplifica el paso del 2D al 3D.
• Operación por una sola persona: diseñado para transporte, despliegue y uso por un único técnico.
• Dimensiones plegadas compactas para transporte en vehículos convencionales.
• Arquitectura de 8 canales para adquisición simultánea de múltiples perfiles y generación de conjuntos de datos 3D densos.
• Frecuencia operativa 450 MHz orientada a la cartografía profesional del subsuelo.
• Flujo de trabajo dirigido por tablet ViewPoint 2 para configuración, adquisición y visualización en campo.
• Compatibilidad con Condor y Geolitix Plus/Ultra para procesamiento avanzado, visualización e interpretación.
• Soporte de posicionamiento vía GPS interno o externo compatible con NMEA 0183.

Aplicaciones

• Cartografía de servicios
• Detección de tuberías subterráneas
• Cartografía de cables y conductos
• Mapeo 3D de utilities
• Mapeo de infraestructuras enterradas
• Estudios previos a la construcción
• Investigaciones previas a excavaciones
• Levantamientos GPR en áreas urbanas
• Investigaciones de calzadas
• Zonas pavimentadas y aparcamientos
• Detección de estructuras enterradas
• Detección de anomalías en el subsuelo
• Levantamientos profesionales GPR de alta densidad
• Mapeo tridimensional del subsuelo
• Investigaciones en áreas con infraestructuras subterráneas densas donde perfiles 2D aislados son difíciles de interpretar

Accesorios (configuración estándar descrita)

• 1 unidad antena PinPointR 3D 450 MHz array 8 canales
• 1 ART para PinPointR 3D
• 1 soporte RAM Mount Tab-Tite para tablet 9"–10.5"
• 2 baterías Li-Ion ImpulseRadar
• 2 cargadores para baterías Li-Ion de 3 celdas, con conjunto de 3 cables
• 1 cable GPS externo para receptor maestro, 35 cm – azul
• 1 cable PC-a-switch, M12 X-code a RJ45 – 150 cm
• 1 mástil GPS telescópico, 55–150 cm, 5/8" UNC
• 1 PC/Tablet Windows rugged

Software e integraciones
ViewPoint 2: software de adquisición dirigido por tablet incluido para la configuración del sondeo, adquisición de datos y visualización en campo. Condor: software ImpulseRadar recomendado para procesamiento avanzado, visualización e interpretación (se vende por separado). Geolitix Plus / Ultra: plataformas compatibles para post-procesamiento, visualización e interpretación de conjuntos de datos GPR 3D (se venden por separado). Receptor GPS/GNSS: soporta posicionamiento interno o externo vía NMEA 0183 para georreferenciar los datos adquiridos.

Características / especificaciones técnicas

• Tecnología — GPR multicanal 3D
• Frecuencia — 450 MHz
• Canales — 8
• Ancho de cobertura — 59 cm centro a centro entre canal 1 y canal 8
• Peso — 25,4 kg / 56 lbs (carro + antena)
• Batería — Li-Ion 12 V / 1,3 Ah
• Velocidad de sondeo declarada — >130 km/h @ intervalo de puntos 5 cm
• Dimensiones (plegado para transporte) — 870 × 540 × 370 mm
• Dimensiones (en uso) — 1010 × 540 × 1030 mm (manillar levantado)
• Temperatura de funcionamiento — −20 °C a +50 °C
• Software de adquisición — ViewPoint 2
• Software recomendado de post-procesamiento — Condor / Geolitix
• Soporte GPS — GPS interno / externo
• Protocolo GPS — NMEA 0183
• Regulaciones — CE, FCC & IC aprobados
• Garantía — 2 años
