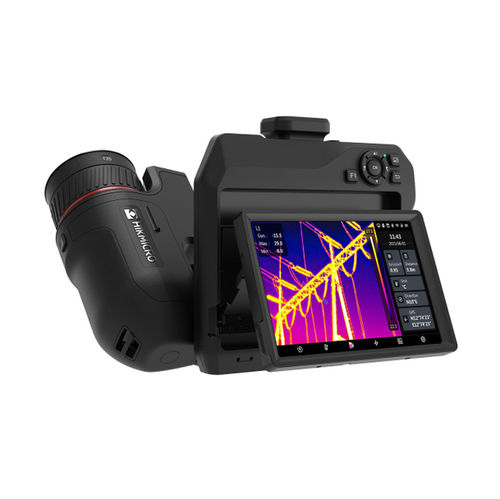

HIKMICRO Serie SP — Cámara térmica portátil profesional
La serie HIKMICRO SP es una familia de cámaras térmicas portátiles profesionales diseñada para técnicos, inspectores y personal de mantenimiento que trabajan en entornos industriales, energéticos y de construcción. Cuatro modelos en dos niveles de detector (SP40 / SP40H y SP60 / SP60H) emplean la tecnología SuperIR para ofrecer imágenes radiométricas de mayor resolución para informes de diagnóstico.

Características principales

• Sistema de ópticas intercambiables (de tele a gran angular) para adaptar el campo de visión y la resolución espacial a tareas desde inspecciones en alta tensión a distancia hasta análisis cercanos de PCB.
• Autofocus asistido por láser que consigue un enfoque preciso en aproximadamente un segundo incluso con bajo contraste térmico; varios modos de enfoque disponibles.
• Pantalla táctil de 5" con rotación de 90° y lente giratoria 180° para inspecciones inclinadas en espacios reducidos; modelos SP60 incluyen visor electrónico OLED 1024 × 768 px para mejor legibilidad bajo luz intensa.
• Diseño para campo: protección IP54, resistencia a caídas de 1 m y hasta ~8 horas de autonomía con dos baterías Li‑ion intercambiables incluidas.
• Medidor de distancia láser integrado, GPS y brújula para georreferenciación; conectividad Wi‑Fi de doble banda, Bluetooth, USB‑C y mini HDMI para conexión y transmisión IR.
• Software PC gratuito HIKMICRO Analyzer para análisis térmico y generación de informes profesionales.

Aplicaciones — Sector industrial

• Cuadros eléctricos BT/MT y cableado: inspección térmica de paneles, barras, transformadores y conexiones para detectar anomalías de resistencia de contacto, desequilibrios de fase y sobrecalentamiento.
• Motores, rodamientos y transmisiones: detección de incrementos de temperatura por fricción, lubricación deficiente o desalineación.
• Sistemas fotovoltaicos: identificar células defectuosas, puntos calientes, diodos de bypass averiados y conexiones defectuosas (inspecciones desde tierra y por dron).
• Inspección de PCB y componentes electrónicos: modo PCB Inspection y soporte de microscopio opcional para análisis térmico con aumento.
• Procesos de alta temperatura (versiones H): monitorización de hornos industriales, refractarios y procesos de fundición hasta 2.200°C (SP40H/SP60H).
• Inspecciones mecánicas y estructurales: localizar zonas con temperaturas anómalas en tanques, tuberías, bombas y compresores.

Aplicaciones — Edificación y obra civil

• Diagnósticos energéticos y auditorías térmicas: detección de puentes térmicos, pérdidas de calor e infiltraciones de agua para evaluaciones de eficiencia energética y rehabilitación.
• Inspección de cubiertas y tejados planos: identificar humedad en el aislante o membranas dañadas para reparaciones focalizadas.
• Suelos radiantes y sistemas hidráulicos: verificar uniformidad de calefacción/refrigeración y localizar fugas ocultas.
• Cuadros eléctricos civiles: prevención de riesgos de incendio por sobrecalentamiento en cuadros residenciales.
• Puesta en marcha in situ: documentar la correcta instalación de aislamientos térmicos y acústicos antes del cierre de obra.

Software incluido
HIKMICRO Analyzer (PC, gratuito) — análisis de imágenes y vídeos térmicos, gestión de archivos y generación de informes profesionales.

Descargas y documentación
Fichas técnicas y documentación del producto disponibles para los modelos SP40 y SP60 (fichas técnicas en PDF).

Especificaciones técnicas

• Resolución IR: SP40 / SP40H — 480 × 360 px; SP60 / SP60H — 640 × 480 px.
• SuperIR: SP40 — 960 × 720 px; SP60 — 1.280 × 960 px.
• NETD: < 30 mK (@ 30°C, F#=1.0).
• Tasa de cuadros: 30 Hz.
• Pitch del detector: 17 μm.
• Rango espectral: 7,5 – 14 μm.
• Cámara visual: 8 MP — 3264 × 2448 px.
• Pantalla principal: 5" LCD táctil 1280 × 720.
• Visor OLED (EVF): SP60/SP60H — 1024 × 768 px; SP40/SP40H — no presente.
• Zoom digital: 1× – 12× continuo.
• Modos de imagen: Térmico / Visual / Fusión / PIP / Blending.
• Paletas de color: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red.
• Rangos de temperatura: Rango 1: -20°C … +150°C; Rango 2: 0°C … +650°C; Rango 3 (solo H): 300°C … +2.200°C.
• Rango inferior extendido (solo H): desde -40°C.
• Precisión: ±2°C / ±1°C / ±1% / ±2%.
• Herramientas de medida: 10 puntos, 1 línea, 5 rectángulos, 5 círculos, ΔT.
• Modos de alarma por color: Above / Below / Interval / Insulation / Condensation.
• Modos de enfoque: Laser Assisted AF / Continuous AF / AF / Manual / Touch AF.
• Almacenamiento de imágenes: ~130.000 imágenes (8 MP).
• Almacenamiento de vídeo: MP4 máx. 420 h · Radiométrico máx. 72 h (SP40); MP4 máx. 500 h · Radiométrico máx. 38 h (SP60).
• Formato de imagen: JPEG radiométrico.
• Anotaciones: voz (60 s), texto (200 caracteres), QR Code, imagen, etiqueta, boceto.
• Conectividad: Wi‑Fi 802.11 b/g/n 2.4 + 5 GHz; Bluetooth 4.2; USB‑C; HDMI‑D (mini).
• Transmisión IR: vía UVC y Wi‑Fi.
• GPS y brújula: sí (georreferenciación para imágenes exteriores).
• Telémetro láser: 50 m interior / 10 m exterior (integrado).
• Memoria SD: ampliable hasta 128 GB.
• Batería: 2 × Li‑ion intercambiables (~4 h cada una), 2 baterías incluidas (hasta ~8 h).
• Protección: IP54.
• Prueba de caída: 1 m (IEC 60068-2-31).
• Temperatura de funcionamiento: -20°C … +50°C.
• Peso: aprox. 1.451 g (SP40) / 1.481 g (SP60).
• Dimensiones: SP40 — 210,1 × 141,0 × 87,8 mm; SP60 — 204,7 × 153,6 × 87,8 mm.
• Garantía: 3 años producto · 10 años detector · 2 años batería.
• Objetivos intercambiables (ejemplos): SP40 — L6 (tele, 6°×4,5°), L9 (9°×6,8°), L19 (18,7°×14° estándar), L37 (37,3°×27,8° gran angular); SP60 — L8 (tele 8°×6°), L12 (12°×9°), L25 (24,8°×18,7° estándar), L50 (50°×37,3° gran angular).

Accesorios y contenido estándar

• Accesorios disponibles: objetivos serie SP (L6/L9/L19/L37 para SP40 · L8/L12/L25/L50 para SP60), adaptador gran angular 0,5×, batería intercambiable HM-7250DC, cargador de doble bahía HM-20322ZC, soporte para microscopio opcional, soporte de sobremesa, funda blanda HM-SP01-POUCH, maletín rígido acolchado (incluido).
• Contenido estándar: cámara térmica, 2 baterías Li‑ion intercambiables, cargador de doble bahía con adaptadores internacionales, tarjeta SD 128 GB, correa de mano, correa para el hombro, cable USB‑C 2‑en‑1, cable Mini HDMI–HDMI, tapones de objetivo, paño antipolvo, guía rápida multilingüe, certificado de calibración.
