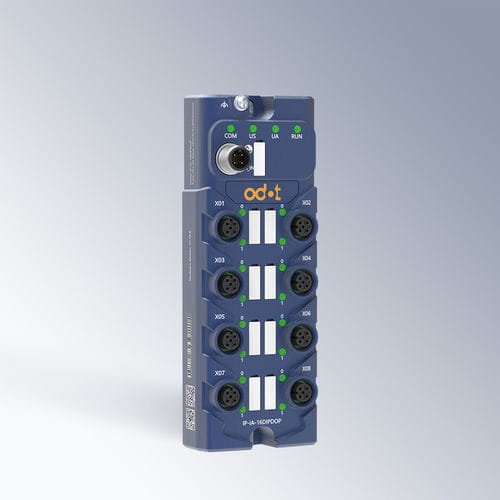

Módulo E/S digital IP-IA-16DIPDOP

IO-Link16 salidas PNPde 16 E/S

Descripción del producto
El IP-IA-16DIPDOP es un módulo esclavo IO-Link V1.1 compacto para adquisición y control de señales digitales industriales. Proporciona 16 canales PNP configurables (cada canal puede configurarse como entrada o salida digital), funciones de filtrado y mantenimiento de entrada configurables para mejorar la inmunidad al ruido, y almacenamiento de datos IO-Link para guardar y restaurar automáticamente parámetros al sustituir el módulo. Está diseñado para integrarse fácilmente en sistemas de E/S distribuidas, automatización de planta y fabricación inteligente, con protección IP67 y amplio rango de temperatura de funcionamiento.

Características técnicas clave

• Configuración flexible de E/S: 16 canales DI/DO configurables (cada canal puede ser entrada o salida).
• Mayor estabilidad de señal: mantenimiento de entrada y filtrado configurable para reducir interferencias eléctricas.
• Mantenimiento simplificado: IO-Link Data Storage restaura parámetros automáticamente al sustituir el módulo.
• Diseño compacto de esclavo IO-Link para despliegue sencillo en arquitecturas de automatización distribuidas.

Especificaciones técnicas (vista tabla)
Protocolo IO-Link
Estándar: IO-Link V1.1 (esclavo)
Tasa de transferencia: Predeterminado COM2 (38,4 kbps)
Vendor ID: 0x0651
Device ID: 0x81624F (8479311)

Comunicación
Definición del puerto (M12 A-code 4 pines, macho): Pin1: 24 V (Us); Pin2: 24 V (Ua); Pin3: 0 V (GND); Pin4: C/Q
Tensión nominal Us: 24 VDC
Tensión nominal Ua: 24 VDC
Aislamiento galvánico Us/Ua: No soportado
Consumo del módulo: Máx. 50 mA @ 24 VDC

Puerto E/S
Cantidad: 8 puertos × 2 señales = 16 DI/DO configurables (M12 A-code 5 pines, hembra)
Tipo de terminal: 8 × M12 (hembra)
Definición del puerto (5 pines): Pin1: 24 V (proporcionado por Us); Pin2: Señal 1 (DI/DO); Pin3: 0 V; Pin4: Señal 2 (DI/DO); Pin5: FG (puesta a tierra funcional)

Entrada digital
Indicador de canal: LED verde
Tipo de entrada: Tipo 3, nivel alto válido (PNP)
Tensión nominal: 24 VDC
Señal '0': -5 V a +5 V (respecto a Us)
Señal '1': +11 V a +30 V (respecto a Us)
Tensión mínima/máxima: -30 V a +30 V
Corriente de entrada: 2,5 mA (para '1' a tensión nominal)
Retardo de entrada: OFF→ON máx. 500 µs; ON→OFF máx. 500 µs
Aislamiento de canal: No hay aislamiento entre canales
Filtro: Configurable

Salida digital
Indicador de canal: LED verde
Tipo de salida: PNP (nivel alto)
Capacidad de carga: Resistiva 0,5 A; Inductiva 12 W; Lámpara 5 W
Corriente de salida por Pin1: 350 mA
Corriente del módulo: Máx. 3,6 A
Resistencia mínima de carga: 48 Ω
Corriente residual (señal '0'): Máx. 10 µA
Retardo de salida: OFF→ON máx. 100 µs; ON→OFF máx. 200 µs
Frecuencia de conmutación: Resistiva: COM1 10 Hz / COM2 35 Hz / COM3 80 Hz; Inductiva: 2,5 Hz; Lámpara: COM1 10 Hz / COM2 12,5 Hz / COM3 12,5 Hz
Aislamiento de canal: No hay aislamiento entre canales

Función de diagnóstico
LEDs de estado: Alimentación, funcionamiento, comunicación, error
Diagnóstico: Diagnóstico de comunicación
Protección contra inversión de polaridad Us: Soportada
Detección de sobretensión Us: Soportada (disparo > 30 VDC)
Detección de subtensión Us: Soportada (disparo 9–18 VDC)

Dimensiones y mecánica
Dimensiones: 160 × 60 × 35,5 mm
Peso: 305 g

Método de configuración
Configuración maestro: Soportada
Configuración por software: Soportada

Entorno y EMC
Temperatura de funcionamiento: -30 °C a 60 °C
Grado de protección: IP67
Temperatura de almacenamiento: -40 °C a 85 °C
Altitud de instalación: < 2000 m
Grado de contaminación: 2
ESD: Aire ±15 kV; Contacto ±8 kV; IEC 61000-4-2 Clase A
EFT: Puertos alimentación/comunicación ±2 kV; IEC 61000-4-4 Clase A
Surge: Puertos comunicación & E/S ±1 kV DM; Puertos alimentación ±0,5 kV DM / ±0,5 kV CM; IEC 61000-4-5 Clase A
RS/CS: IEC 61000-4-3 / IEC 61000-4-6
Certificación del producto: CE

Características técnicas (lista)

• Modelo: IP-IA-16DIPDOP (IO-Link V1.1 esclavo)
• Canales: 16 DI/DO configurables (8 puertos × 2 señales)
• Tipo de señal: PNP (Tipo 3)
• Alimentación: Us = 24 VDC, Ua = 24 VDC
• Consumo máx. del módulo: 50 mA @ 24 VDC
• Salida digital: canal individual 350 mA; módulo máx. 3,6 A
• Protección: IP67
• Temperatura de funcionamiento: -30 °C a 60 °C
• Dimensiones: 160 × 60 × 35,5 mm; Peso: 305 g
• CEM y protección contra sobretensiones conforme a la serie IEC 61000
