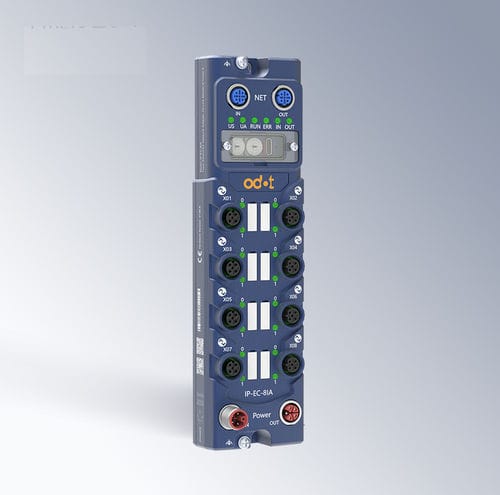

Módulo E/S digital IP-EC-8IA

EthernetIO-LinkEtherCAT

Resumen
El ODOT IP-EC-8IA es un esclavo EtherCAT de grado industrial con maestro IO‑Link V1.1 integrado, que ofrece 8 puertos M12 Clase A y hasta 16 canales digitales DI/DO configurables. Diseñado para automatización descentralizada, proporciona conectividad de campo fiable en entornos exigentes con protección IP67.

Descripción del producto
El compacto IP-EC-8IA combina comunicación EtherCAT y funciones de maestro IO‑Link en una caja con clasificación IP67. Cada uno de los 8 puertos Clase A puede configurar de forma independiente el Pin2 y el Pin4 como entrada o salida digital, facilitando la integración de sensores y actuadores. La monitorización de temperatura integrada, los diagnósticos de comunicación y la posibilidad de actualizar el firmware en línea simplifican el mantenimiento. Los dos puertos Ethernet M12 D‑code permiten una integración rápida en redes EtherCAT para arquitecturas distribuidas.

Beneficios para la automatización industrial

• Reducción de la complejidad del cableado mediante la conectividad estándar IO‑Link y una integración de dispositivos más sencilla.
• Mayor flexibilidad de aplicación con hasta 16 canales DI/DO configurables repartidos en 8 puertos.
• Mejora de la disponibilidad del sistema gracias a funciones de diagnóstico y protección térmica.
• Reducción de costos de mantenimiento al evitar el encapsulado (potting) y permitir actualizaciones de firmware en línea.

Especificaciones técnicas
Alimentación:
- Tensión Us nominal: 24 V DC
- Corriente Us: Máx. 8 A
- Tensión Ua nominal: 24 V DC
- Corriente Ua: Máx. 8 A
- Interfaz de alimentación: 2 × M12 L‑code 5 pines (una extremo pin entrada, un extremo orificio salida)
- Asignación M12 (extremo pin/ extremo orificio): Pin1: Us+; Pin2: Ua-; Pin3: Us-; Pin4: Ua+; Pin5: FG
- Consumo del módulo: Máx. 200 mA @ 24 V DC

Puerto de red:
- 2 × M12 D‑code 4 pines (1 IN, 1 OUT)
- Asignación de red: Pin1: Tx+; Pin2: Rx+; Pin3: Tx-; Pin4: Rx-

Puertos IO‑Link Clase A:
- Cantidad: 8 × M12 A‑code 5 pines (extremo orificio)
- Definición de pines: Pin1: 24 VDC (Us+); Pin2: I/Q (DI/DO configurable); Pin3: GND (Us-); Pin4: C/Q (IO‑Link/DI/DO configurable); Pin5: NC
- Potencias de salida: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A

Comunicación & IO‑Link:
- Soporte del protocolo EtherCAT para comunicación en tiempo real
- Tamaño Fieldbus I/O: Entrada máx. 1024 bytes; Salida máx. 1024 bytes
- Alias de sitio: interruptor DIP
- Estándar IO‑Link: IO‑Link V1.1 master
- Velocidades: COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps) con soporte adaptativo
- Longitud máxima IO‑Link: 20 m punto a punto

Mecánico / Ambiental:
- Protección: IP67 (polvo, humedad, entornos con aceite)
- Funciones integradas: monitorización de temperatura, diagnósticos de comunicación, actualización de firmware en línea sin desmontaje
- Interfaz de red: 2 × M12 D‑Code 4 pines (1 IN, 1 OUT)
- Dimensiones: 214 mm × 60 mm × 35,5 mm

Escenarios de aplicación
El IP-EC-8IA es adecuado para automatización de fábricas, líneas de producción automotriz, manejo de materiales, máquinas de envasado, celdas de fabricación inteligentes, automatización logística y de almacenes, sistemas de control de procesos e integración de sensores/actuadores que requieren IO‑Link descentralizado.

Características técnicas

• Modelo: IP-EC-8IA
• Marca: ODOT
• Protección: IP67
• Puertos IO‑Link: 8 × Clase A (M12 A‑code 5 pines)
• Canales DI/DO configurables: hasta 16 (Pin2/Pin4 configurables)
• Protocolo: EtherCAT (esclavo)
• Tamaño Fieldbus I/O: Entrada máx. 1024 bytes; Salida máx. 1024 bytes
• Alimentación: 24 V DC (Us y Ua), Us máx. 8 A, Ua máx. 8 A
• Consumo módulo: Máx. 200 mA @ 24 V DC
• Puertos de red: 2 × M12 D‑code (1 IN, 1 OUT)
• Estándar IO‑Link: IO‑Link V1.1 master
• Velocidades soportadas: COM1 / COM2 / COM3 (adaptativo)
• Longitud máx. IO‑Link: 20 m punto a punto
• Dimensiones: 214 mm × 60 mm × 35,5 mm
• Potencias de salida: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A
