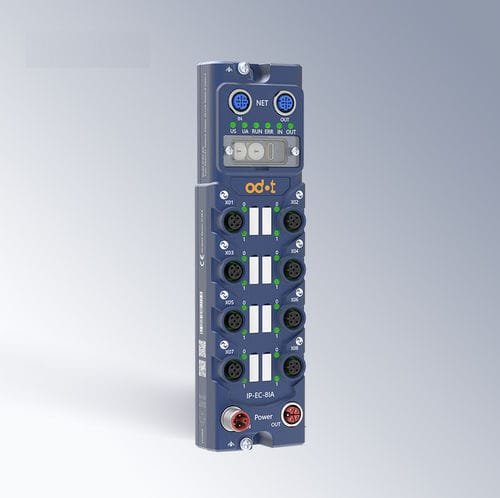

Módulo E/S digital IP-EC-8IA

EtherCATIO-Linkde 8 E/S

DESCRIPCIÓN DEL PRODUCTO
El ODOT IP-EC-8IA es un módulo esclavo EtherCAT y maestro IO-Link V1.1.4 en una carcasa IP67 diseñado para la automatización industrial descentralizada. Integra la comunicación EtherCAT con ocho puertos IO-Link Clase A (M12 A‑code 5 pines); cada puerto permite configurar de forma independiente los pines 2 y 4 como entrada o salida digital, facilitando la conexión de sensores, actuadores y dispositivos inteligentes. El módulo soporta hasta 16 canales DI/DO configurables, monitorización de temperatura integrada, diagnósticos de comunicación y actualizaciones de firmware en línea sin desmontaje. Dos puertos Ethernet M12 D‑Code (IN/OUT) permiten una integración sencilla en redes EtherCAT y el intercambio de datos en tiempo real a alta velocidad.

CARACTERÍSTICAS CLAVE

• 8 puertos maestro IO-Link Clase A (M12 A‑code 5 pines)
• Hasta 16 canales DI/DO configurables (Pin2/Pin4 configurables)
• Dispositivo esclavo EtherCAT para integración fieldbus en tiempo real
• Protección IP67 para entornos industriales exigentes
• 2 puertos Ethernet M12 D‑Code (IN/OUT) para EtherCAT
• Admite IO-Link COM1/COM2/COM3 con tasas de transferencia adaptativas
• Monitorización de temperatura integrada y diagnósticos de comunicación
• Capacidad de actualización de firmware en línea

BENEFICIOS PARA LA AUTOMATIZACIÓN INDUSTRIAL

• Reducción de la complejidad de cableado mediante la estandarización IO-Link
• Mayor flexibilidad del sistema gracias a los canales DI/DO configurables
• Mejora de la disponibilidad con diagnósticos avanzados y protección térmica
• Reducción del esfuerzo y coste de mantenimiento por las elecciones de diseño (proceso sin potting)

ESCENARIOS DE APLICACIÓN

• Sistemas de automatización de fábrica
• Líneas de producción automotriz
• Sistemas de manejo de materiales y logística
• Máquinas de embalaje
• Equipos de fabricación inteligente
• Integración de sensores y actuadores

ESPECIFICACIONES TÉCNICAS
Modelo: IP-EC-8IA
Grado de protección: IP67
Alimentación: 24 V DC (Us/Ua); consumo módulo máx. 200 mA @ 24 V DC
Interfaz de alimentación: 2 × M12 L‑code 5 pines (entrada/salida) con definición de pines Us/Ua
Puertos de red: 2 × M12 D‑code 4 pines (1 IN, 1 OUT) para EtherCAT
Puertos IO-Link: 8 × M12 A‑code 5 pines (Clase A); Pin1: 24 VDC, Pin2: I/Q DI/DO configurable, Pin3: GND, Pin4: IO-Link/DI/DO configurable, Pin5: NC
Potencia de salida por puerto: Pin1/Pin3 1,6 A nominal; Pin2/Pin3 2 A nominal
Protocolo IO-Link: IO-Link V1.1 maestro; tasas COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps); tasa adaptativa soportada
Longitud máxima de línea IO-Link: 20 m (punto a punto)
Fieldbus: esclavo EtherCAT; bytes E/S entrada máx. 1024, salida máx. 1024
Dimensiones: 214 × 60 × 35,5 mm
