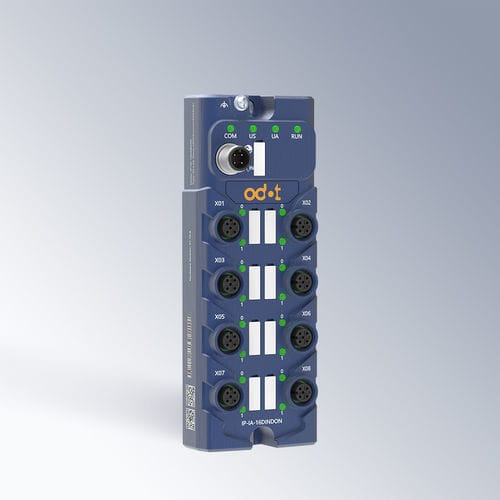

Módulo E/S digital IP-IA-16DINDON

IO-Linkde 16 E/Spara sensor

Descripción del producto
El ODOT IP-IA-16DINDON es un módulo esclavo IO-Link con grado de protección IP67 para E/S distribuidas industriales. proporciona 16 canales digitales configurables que pueden asignarse individualmente como entradas (NPN, activación por bajo) o salidas (PNP, activación por alto). Su carcasa compacta y el almacenamiento de datos IO-Link facilitan el despliegue, la copia de seguridad y la sustitución en entornos adversos.

Ventajas / Características clave

• Configuración de E/S flexible: 16 canales configurables individualmente como DI o DO para reducir variantes de hardware y aumentar la flexibilidad del sistema.
• Mejora de la fiabilidad de la señal: filtrado configurable y funciones de retención de entrada para reducir interferencias eléctricas y conmutaciones falsas.
• Mantenimiento simplificado: almacenamiento de datos IO-Link para copia de seguridad y restauración automática de parámetros durante la sustitución del módulo, acelerando la puesta en marcha.
• Diseño robusto IP67: factor de forma compacto para integración distribuida en entornos húmedos o exigentes.

Escenarios de aplicación

• Sistemas de automatización de fábricas
• Equipos de fabricación inteligente
• Máquinas de envasado
• Sistemas de transporte y manipulación de materiales
• Control de sensores y actuadores industriales
• E/S distribuida y automatización de líneas de producción

Características / Especificaciones técnicas

• Protocolo IO-Link: IO-Link V1.1 esclavo
• Tasa de transferencia: por defecto COM2 (38,4 kbps)
• Vendor ID: 0x0651
• Device ID: 0x81622F (8479279)
• Conectores: M12 A-code (puerto IO-Link extremo de aguja; puertos IO M12 A-code 5 pines extremo hembra)
• Asignación de pines (alimentación/datos): Pin1: 24 V (Us); Pin2: 24 V (Ua); Pin3: 0 V (GND); Pin4: C/Q (puertos de 4 pines). Puertos IO (5 pines): Pin1: 24 V (Us); Pin2: Señal 1 (DI/DO); Pin3: 0 V; Pin4: Señal 2 (DI/DO); Pin5: FG
• Alimentación (Us / Ua): 24 VDC
• Aislamiento galvánico Us/Ua: No compatible
• Consumo del módulo: Máx. 50 mA @ 24 VDC
• Puertos I/O / cantidad: 8 puertos, cada uno con dos DI/DO = 16 canales digitales configurables
• Tipo de terminal: 8 × M12 (extremo hembra)
• Entrada digital: Tipo 3, NPN (nivel bajo válido). Tensión nominal: 24 VDC. Corriente de entrada: 2,5 mA (señal 1). Retardo de entrada OFF→ON máx. 500 μs; ON→OFF máx. 500 μs. Filtro configurable. Sin aislamiento entre canales.
• Salida digital: PNP de nivel alto. Carga resistiva 0,5 A; inductiva 12 W; lámpara 5 W. Corriente nominal por pin: 350 mA. Corriente máxima del módulo: 3,6 A. Retardo de salida OFF→ON máx. 100 μs; ON→OFF máx. 200 μs. Frecuencias de conmutación según COM1/COM2/COM3 y tipo de carga.
• Diagnóstico: indicadores de alimentación, funcionamiento, comunicación y error. Diagnóstico de comunicación compatible. Protección contra inversión de polaridad Us soportada. Detección de sobretensión/ subtensión soportada.
• Dimensiones: 160 mm × 60 mm × 35,5 mm
• Peso: 305 g
• Configuración: configuración por maestro y por software soportada; almacenamiento IO-Link para copia de seguridad de parámetros
• Entorno: Operación -30 °C a 60 °C; almacenamiento -40 °C a 85 °C; Protección: IP67; altitud de instalación < 2000 m. EMC: ESD, EFT, sobretensión, RS/CS conforme a normas IEC (clase de rendimiento A)
• Certificaciones: CE
