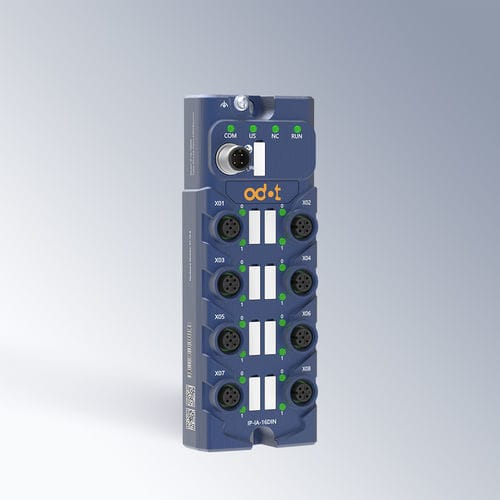

Módulo de entrada digital IP-IA-16DIN

IO-Linkcon 16 E16 canales

DESCRIPCIÓN DEL PRODUCTO
El ODOT IP-IA-16DIN es un módulo de entrada digital esclavo IO-Link V1.1 para entornos industriales, con 16 canales de entrada NPN (Tipo 3, nivel bajo) para la adquisición fiable de señales de sensores e interruptores. Diseñado para automatización distribuida, el módulo incorpora filtrado configurable y función de retención de entrada para reducir interferencias eléctricas y estabilizar las señales. Soporta IO-Link Data Storage para guardar y restaurar parámetros automáticamente durante el reemplazo, simplificando el mantenimiento y reduciendo el tiempo de inactividad. Su carcasa compacta con protección IP67 y conectividad M12 facilitan la instalación en entornos industriales exigentes.

Características técnicas clave

• Estabilidad de señal: filtrado configurable y retención de entrada que minimizan el ruido y los falsos disparos.
• Mantenimiento simplificado: IO-Link Data Storage restaura parámetros automáticamente tras el reemplazo del dispositivo.
• Fiabilidad operativa: diagnósticos de estado (alimentación, funcionamiento, comunicación, error) y diagnóstico de comunicación para mantenimiento preventivo.
• Despliegue flexible: diseño esclavo IO-Link compacto con múltiples puertos M12 para instalación distribuida.

Especificaciones técnicas

• Protocolo: IO-Link V1.1 (esclavo)
• Tasa de transferencia: COM2 (38,4 kbps) por defecto
• Conector de comunicación: M12 A-code 4 pines (C/Q, Us, GND)
• Puertos IO: 8 × M12 (5 pines) — 16 canales de entrada digitales
• Tensión nominal de alimentación (Us): 24 VDC
• Consumo máximo: 50 mA @ 24 VDC
• Tipo de entrada: Tipo 3, nivel bajo (NPN)
• Umbrales de señal: "0" = -5 a +30 V (respecto a Us); "1" = +11 a +30 V
• Corriente de entrada (señal "1"): 2,5 mA
• Retardo de entrada: OFF→ON / ON→OFF máx. 500 μs
• Potencial entre canales: no aislado entre canales
• Filtro: configurable
• Protección: protección contra inversión de polaridad; detección de sobretensión (Us > 30 V) y subtensión (9–18 V)
• Indicadores: alimentación, funcionamiento, comunicación, error; LED por canal (verde)
• Dimensiones: 160 × 60 × 35,5 mm
• Configuración: admite configuración por maestro y por software; IO-Link Data Storage compatible

Escenarios de aplicación

• Automatización de fábrica y líneas de producción
• Adquisición de señales de sensores e interruptores
• Máquinas de envasado y líneas de montaje
• Transportadores y sistemas de manipulación de materiales
• Fabricación inteligente / I/O distribuida
• Monitorización descentralizada y diagnóstico de líneas

Datos técnicos

• Modelo: IP-IA-16DIN
• IO-Link: V1.1 esclavo
• Entradas: 16 canales digitales NPN
• Puertos: 8 × M12 (5 pines); comunicación M12 A-code 4 pines
• Alimentación: 24 VDC; máx. 50 mA
• Dimensiones: 160 × 60 × 35,5 mm
• Grado de protección: IP67
