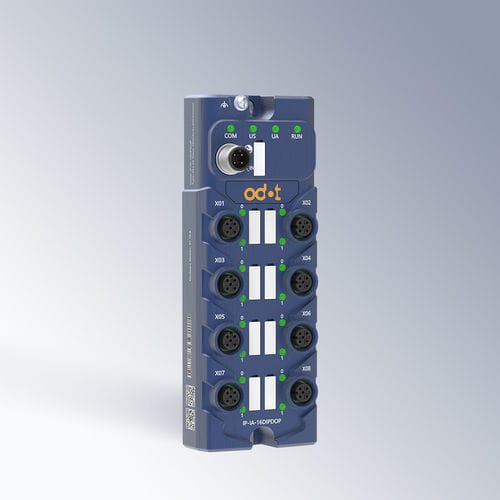

Módulo E/S digital IP-IA-16DIPDOP

IO-Linkde 16 E/SIP67

Descripción del producto
El IP-IA-16DIPDOP es un módulo esclavo IO-Link V1.1 para la adquisición y control de señales digitales en entornos industriales. Integra 16 canales digitales PNP configurables en una carcasa compacta IP67, permitiendo configurar cada canal como entrada (DI) o salida (DO) para simplificar el cableado y reducir la cantidad de hardware.

El módulo admite filtrado configurable y retención de entrada para reducir las interferencias eléctricas y estabilizar la adquisición de señales. El almacenamiento de datos IO-Link incorporado guarda y restaura los parámetros del dispositivo durante el reemplazo para minimizar el tiempo de inactividad. El módulo usa alimentaciones Us y Ua de 24V separadas y dispone de conectores M12 para una integración sencilla en arquitecturas de E/S distribuidas.

Características técnicas clave

• 16 canales DI/DO PNP configurables en un único esclavo IO-Link
• Filtrado y retención de entrada configurables para mejorar la estabilidad de la señal
• Almacenamiento de datos IO-Link para restauración automática de parámetros al sustituir
• Diseño compacto IP67 apto para entornos exigentes

Especificaciones técnicas
Protocolo: IO-Link V1.1 (esclavo)
Velocidad de transmisión: COM2 (38,4 kbps) por defecto
Vendor ID / Device ID: 0x0651 / 0x81624F (8479311)
Conector de campo: M12 A-code 4 pines (pin); Pin1: Us 24V; Pin2: Ua 24V; Pin3: 0V; Pin4: C/Q
Alimentación: Us = 24VDC, Ua = 24VDC; aislamiento galvánico Us/Ua: no soportado
Consumo del módulo: máx. 50 mA @ 24VDC
Puertos IO: 8 × M12 (A-code 5 pines, toma), cada puerto contiene dos DI/DO configurables (total 16)
Entrada digital: PNP tipo 3; 24VDC nominal; corriente de entrada 2,5 mA; filtrado configurable; retardo de entrada máx. 500 μs
Salida digital: PNP nivel alto; salida nominal por canal 350 mA; salida máx. del módulo 3,6 A; carga resistiva 0,5 A; inductiva 12 W; lámpara 5 W; retardo OFF→ON máx. 100 μs, ON→OFF máx. 200 μs
Diagnóstico: indicadores de alimentación, funcionamiento, comunicación y error; diagnóstico de comunicación; protección anti-inversión Us; detección de sobre/subtensión
Mecánico y ambiental: 160 × 60 × 35,5 mm; peso 305 g; funcionamiento −30 °C a 60 °C; almacenamiento −40 °C a 85 °C; protección IP67; altitud de instalación < 2000 m
EMC y seguridad: ESD ±15 kV aire / ±8 kV contacto; EFT ±2 kV; niveles de sobretensión según serie IEC 61000; certificado CE

Resumen técnico

• Modelo: IP-IA-16DIPDOP
• Canales: 16 DI/DO configurables (PNP)
• Protocolo: IO-Link V1.1 (esclavo)
• Alimentación: Us/Ua = 24VDC
• Protección: IP67
• Dimensiones: 160 × 60 × 35,5 mm; Peso: 305 g
• Salida máx. módulo: 3,6 A; por canal: 350 mA
